NSN 8140-00-989-4904
Part Details | AMMUNITION SHIPPING AND STORAGE CRATE
8140-00-989-4904 A reusable item of frame construction or consisting, in all parts, of equally spaced boards. The item is designed to accommodate ammunition during storage, handling, and/or shipment. Excludes: BOX, AMMUNITION.
Alternate Parts: 1569334, 1569333, 8140-00-989-4904, 00-989-4904, 8140009894904, 009894904
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 81 | NOV 04, 1966 | 00-989-4904 | 33227 ( CRATE, SHIPPING AND STORAGE, AMMUNITION ) |

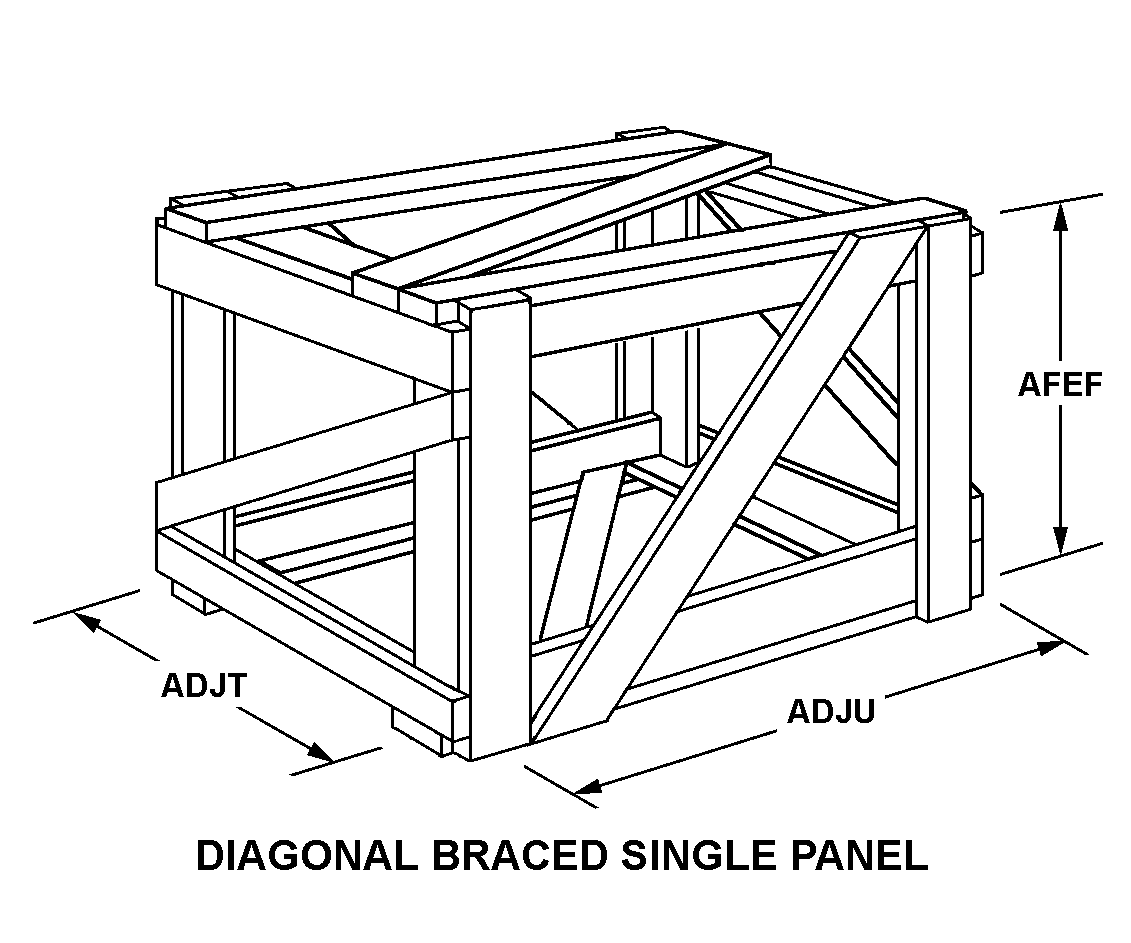

REFERENCE DRAWINGS & PICTURES
DIAGONAL BRACED SINGLE PANEL
Cross Reference | NSN 8140-00-989-4904
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1569334 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
| 1569333 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
Technical Data | NSN 8140-00-989-4904
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | DIAGONAL BRACED SINGLE PANEL |
| INSIDE LENGTH | 34.625 INCHES NOMINAL |
| INSIDE WIDTH | 13.000 INCHES NOMINAL |
| INSIDE DEPTH | 13.000 INCHES NOMINAL |
| MATERIAL | STEEL |
| ASSEMBLY FORM | SET-UP |
| CUBIC CAPACITY | 3.4 CUBIC FEET |
| STACKING FEATURE | YES |
| SPECIAL FEATURES | MK 26 MOD 1 EMPTY,FOR ONE FIN MK 15 MOD 1 RETARD TYPE FOR 500 POUND BOMB MK 82 |
