NSN 6685-00-006-7915
Part Details | CAPILLARY TUBE AND BULB INDICATING THERMOMETER
6685-00-006-7915 A thermometer which employs a confined substance, whose measurable physical properties or one of them varies with a change in temperatrue and this energy transmitted into mechanical movement to indicate the temperature. For indoor/outdoor application, see THERMOMETER, SELF-INDICATING, LIQUID IN GLASS.
Alternate Parts: 81025, X8, X-8, K25140, 6685-00-006-7915, 00-006-7915, 6685000067915, 000067915
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JUN 30, 1972 | 00-006-7915 | 07419 ( THERMOMETER, INDICATING, CAPILLARY TUBE AND BULB ) |
REFERENCE DRAWINGS & PICTURES

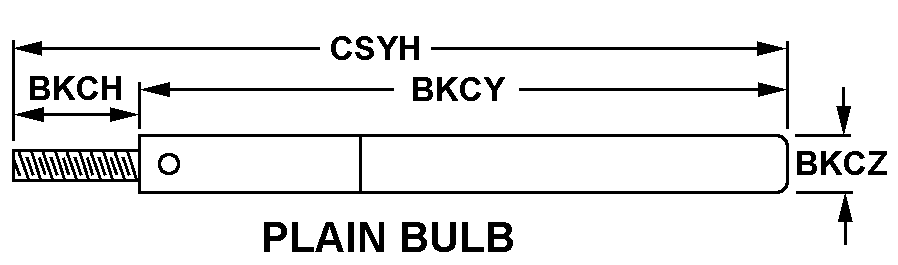

PLAIN BULB
BULB W/O SOCKET
Cross Reference | NSN 6685-00-006-7915
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 81025 | 06209 | CALDRAUL JOHNSON INCCAL-DRAULICS INC DIV |
| X-8 | 72100 | LIFTEC INCDIV LIFTEC, INC. |
| K25140 | 1W7V8 | TEMPCO INCDBA MARSHALLTOWN TEMPCO |
Technical Data | NSN 6685-00-006-7915
| Characteristic | Specifications |
|---|---|
| SCALE TYPE | DIAL |
| SCALE MEASUREMENT RANGE | +40.000 TO +150.000 DEG FAHRENHEIT |
| STYLE DESIGNATOR | BULB W/O SOCKET |
| BULB TIP LENGTH | 3.500 INCHES NOMINAL |
| CASE DIAMETER | 2.906 INCHES NOMINAL |
| DIAL DIAMETER | 2.500 INCHES NOMINAL |
| POINTER/PEN TYPE AND QUANTITY | 1 INDICATING SINGLE |
| INDICATOR CONNECTION METHOD | FLEXIBLE TUBE |
| BULB TYPE | PLAIN RIGID |
| BULB QUANTITY | 1 |
| BULB STYLE | PLAIN BULB |
| ACTIVE PORTION LENGTH | 3.500 INCHES NOMINAL |
| ACTIVE PORTION DIAMETER | 0.438 INCHES NOMINAL |
| BULB CONNECTION TYPE | THREADED |
| FLEXIBLE TUBE LENGTH | 72.000 INCHES NOMINAL |
| ACTUATING MEDIUM | VAPOR TENSION |
| CASE TYPE | VAPORPROOF |
| SCALE INSCRIPTION/BACKGROUND COLOR | BLACK MARKING ON WHITE BACKGROUND |
| SCALE SMALLEST INCREMENT | 1.0 DEG FAHRENHEIT |
