NSN 5935-00-062-1639

Part Details | ELECTRICAL RECEPTACLE CONNECTOR

5935-00-062-1639 An electrical fitting with electrical contacts constructed to be affixed to the end of a cable, conduit, coaxial line, cord, wire (includes printed/etched), PRINTED WIRING BOARD, or the like for convenience in joining with another electrical connector(s) or PRINTED WIRING BOARD. It is designed to be mounted on a bulkhead, chassis, panel, wall, PRINTED WIRING BOARD, or the like. Excludes LAMPHOLDER; JACK, TELEPHONE; JACK, TIP; INSERT ELECTRICAL CONNECTOR; INSERT MODULE, ELECTRICAL CONNECTOR; CONNECTOR BODY (as modified) and SOCKET, PLUG-IN ELECTRONIC COMPONENTS. See also WIRING HARNESS (as modified) and CABLE ASSEMBLY (as modified). For items with termination wires of more than four inches in length, see LEAD ASSEMBLY, ELECTRICAL. For items without inserts, see SHELL, ELECTRICAL CONNECTOR.

Alternate Parts: 119703, 5935-00-062-1639, 00-062-1639, 5935000621639, 000621639

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JUN 15, 196700-062-163915093 ( CONNECTOR, RECEPTACLE, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

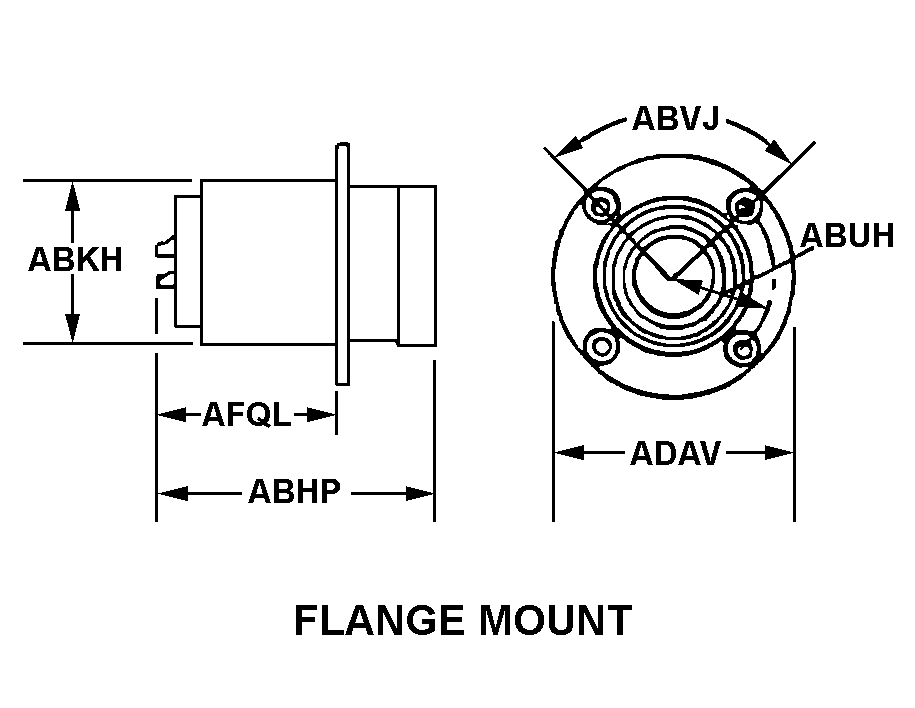

FLANGE MOUNT

CONNECTOR,RECEPTACL | 5935-00-062-1639, 000621639
Cross Reference | NSN 5935-00-062-1639
Part Number Cage Code Manufacturer
11970309306INVENSYS SYSTEMS, INC.DBA SCHNEIDER ELECTRIC
Technical Data | NSN 5935-00-062-1639
Characteristic Specifications
BODY STYLE FLANGE MOUNT
MOUNTING HOLE CIRCLE RADIUS2.859 INCHES NOMINAL
DISTANCE FROM MOUNTING SHOULDER TO REAR FACE5.000 INCHES NOMINAL
UNTHREADED MOUNTING HOLE DIAMETER0.187 INCHES NOMINAL
THREADED DEVICE TYPE BACK SHELL
THREAD SERIES DESIGNATOR UNEF
NOMINAL THREAD SIZE1.250 INCHES
THREAD CLASS2A
THREAD QUANTITY PER INCH12
THREAD DIRECTION RIGHT-HAND
SHELL TYPE SOLID
SHELL MATERIAL STEEL
SHELL SURFACE TREATMENT CHROMATE
MATING END QUANTITY1
SPECIAL FEATURESWIRE LEADS 5.500 IN. LG
PRECIOUS MATERIAL GOLD
PRECIOUS MATERIAL AND WEIGHT0.020 GOLD GRAINS, TROY
PRECIOUS MATERIAL AND LOCATIONCONTACT SURFACES GOLD
