NSN 5935-00-060-2026

Part Details | ELECTRICAL PLUG CONNECTOR

5935-00-060-2026 An electrical fitting with electrical contacts, constructed to be affixed to the end of a cable, conduit, coaxial line, cord or wiring for convenience in joining with other electrical connector(s) or PRINTED WIRING BOARD and is not designed to be mounted on a bulkhead, chasses, panel, PRINTED WIRING BOARD, or the like. Excludes JACK, TELEPHONE; JACK, TIP; PLUG, TELEPHONE; PLUG TIP; INSERT, ELECTRICAL CONNECTOR; CONNECTOR BODY (as modified); and SOCKET, PLUG-IN, ELECTRONIC COMPONENTS. See also LEAD ASSEMBLY, ELECTRICAL; WIRING HARNESS (as modified); and CABLE ASSEMBLY (as modified). For items without inserts, see SHELL, ELECTRICAL CONNECTOR.

Alternate Parts: MILC38159, MIL-C-38159, MS272651, MS27265-1, 5935-00-060-2026, 00-060-2026, 5935000602026, 000602026

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JUN 08, 196700-060-202601938 ( CONNECTOR, PLUG, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

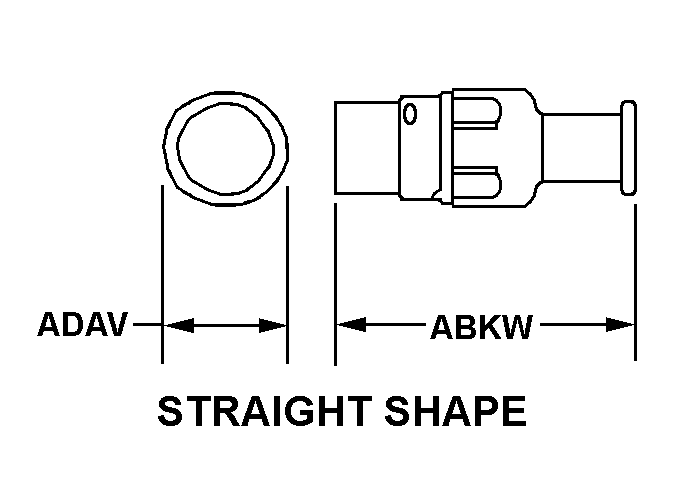

STRAIGHT SHAPE

CONNECTOR,PLUG,ELEC | 5935-00-060-2026, 000602026
Cross Reference | NSN 5935-00-060-2026
Part Number Cage Code Manufacturer
MIL-C-3815981349MILITARY SPECIFICATIONSPROMULGATED BY MILITARY
MS27265-196906MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS
Technical Data | NSN 5935-00-060-2026
Characteristic Specifications
BODY STYLE STRAIGHT SHAPE
OVERALL HEIGHT15.094 INCHES NOMINAL
OVERALL DIAMETER4.375 INCHES NOMINAL
CONNECTOR LOCKING METHOD FRICTION
CONNECTOR CABLE STRAIN RELIEF METHOD CABLE CLAMP
CABLE ENTRANCE DIAMETER2.406 INCHES NOMINAL
SHELL TYPE SOLID
SHELL MATERIAL RUBBER SYNTHETIC
SHELL MATERIAL DOCUMENT AND CLASSIFICATIONASTM 735,CLASS SCS10,SUFFIX B ASSN STD SINGLE MATERIAL RESPONSE
POLARIZATION METHOD KEYWAY OR MULTIPLE KEYWAY
INSERT POSITION IN DEG0.0
MATING END QUANTITY1
ENVIRONMENTAL PROTECTION HUMIDITY RESISTANT AND CORROSION RESISTANT AND SHOCK RESISTANT
PRECIOUS MATERIAL SILVER
PRECIOUS MATERIAL AND WEIGHT0.030 SILVER GRAINS, TROY
PRECIOUS MATERIAL AND LOCATIONCONTACT SURFACES SILVER
