NSN 5935-00-054-6084

Part Details | ELECTRICAL CONNECTOR BACKSHELL

5935-00-054-6084 An item specifically designed to be placed around that portion of a CONNECTOR, RECEPTABLE, ELECTRICAL or CONNECTOR, PLUG, ELECTRICAL which contains the facilities for attaching wires or cables. It may be designed to provide the necessary accomodations between an electrical cable clamping device and an electrical connector shell, or it may include the clamping device. It may be used for shielding against electrical interference, mechanical injury, or physical damage due to environmental conditions.

Alternate Parts: 94547, 94-547, 94547, 94-547, 0N089149, 5935-00-054-6084, 00-054-6084, 5935000546084, 000546084

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59MAY 20, 196800-054-608467169 ( BACKSHELL, ELECTRICAL CONNECTOR )
REFERENCE DRAWINGS & PICTURES

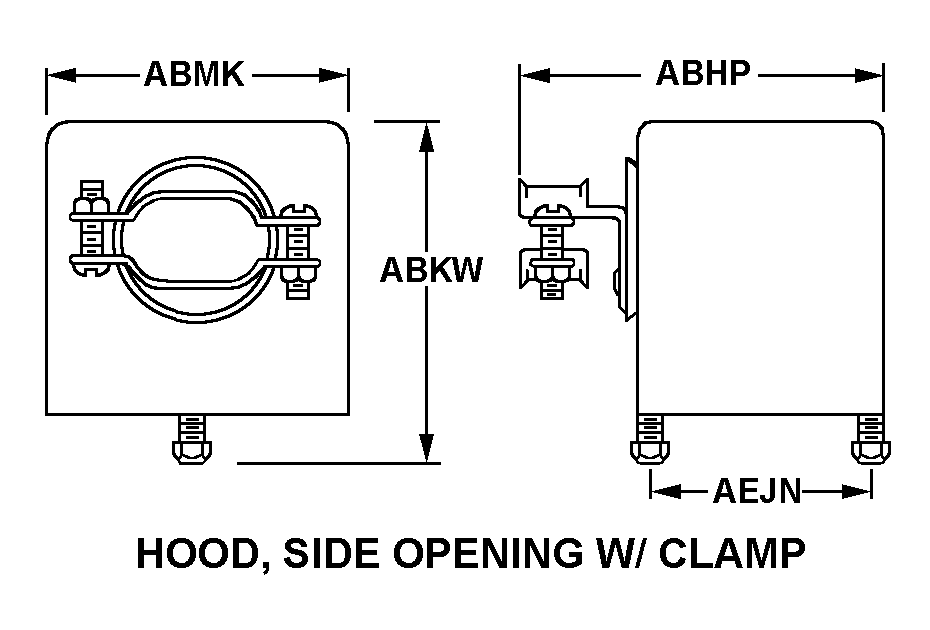

HOOD, SIDE OPENING W/CLAMP

BACKSHELL,ELECTRICA | 5935-00-054-6084, 000546084
Cross Reference | NSN 5935-00-054-6084
Part Number Cage Code Manufacturer
94-54777820AMPHENOL CORPORATIONDBA AMPHENOL AEROSPACE OPERATIONS
94-54702660AMPHENOL CORPSPECTRA-STRIP/ITD
0N08914998230NATIONAL SECURITY AGENCY
Technical Data | NSN 5935-00-054-6084
Characteristic Specifications
STYLE DESIGNATOR HOOD, SIDE OPENING W/CLAMP
OVERALL WIDTH1.760 INCHES MAXIMUM
DISTANCE BETWEEN MOUNTING FACILITY CENTERS1.921 INCHES NOMINAL
MATERIAL ALUMINUM ALLOY
MOUNTING FACILITY TYPE AND QUANTITY2 THREADED STUD
THREAD SERIES DESIGNATOR UNC
NOMINAL THREAD SIZE0.112 INCHES
THREAD CLASS2A
THREAD QUANTITY PER INCH40
THREAD DIRECTION RIGHT-HAND
CABLE OPENING QUANTITY1
