NSN 5935-00-033-7651

Part Details | PLUG-IN ELECTRONIC COMPONENTS SOCKET

5935-00-033-7651 An item designed to electrically connect and mechanically position the base of an item having plug-in-type contacts, and to facilitate replacement of the item accommodated. It includes sockets which accommodate the contacts of capacitors, coils, crystals, electron tubes, relays, semiconductor devices and vibrators. Excludes sockets or receptacles designed to accommodate plug-in component circuit boards (printed circuit boards) and electronic modules or sub-assemblies. Also excludes heat-dissipating (not heat-sinks) sockets for mounting "power transistors".

Alternate Parts: 80047G6, 8004-7G6, 80047G6, 8004-7G6, 10127811, 5935-00-033-7651, 00-033-7651, 5935000337651, 000337651

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196100-033-765128914 ( SOCKET, PLUG-IN ELECTRONIC COMPONENTS )
REFERENCE DRAWINGS & PICTURES

TOP MOUNT W/VERTICAL CLAMP

SOCKET,PLUG-IN ELEC | 5935-00-033-7651, 000337651

ROUND, BODY

SOCKET,PLUG-IN ELEC | 5935-00-033-7651, 000337651

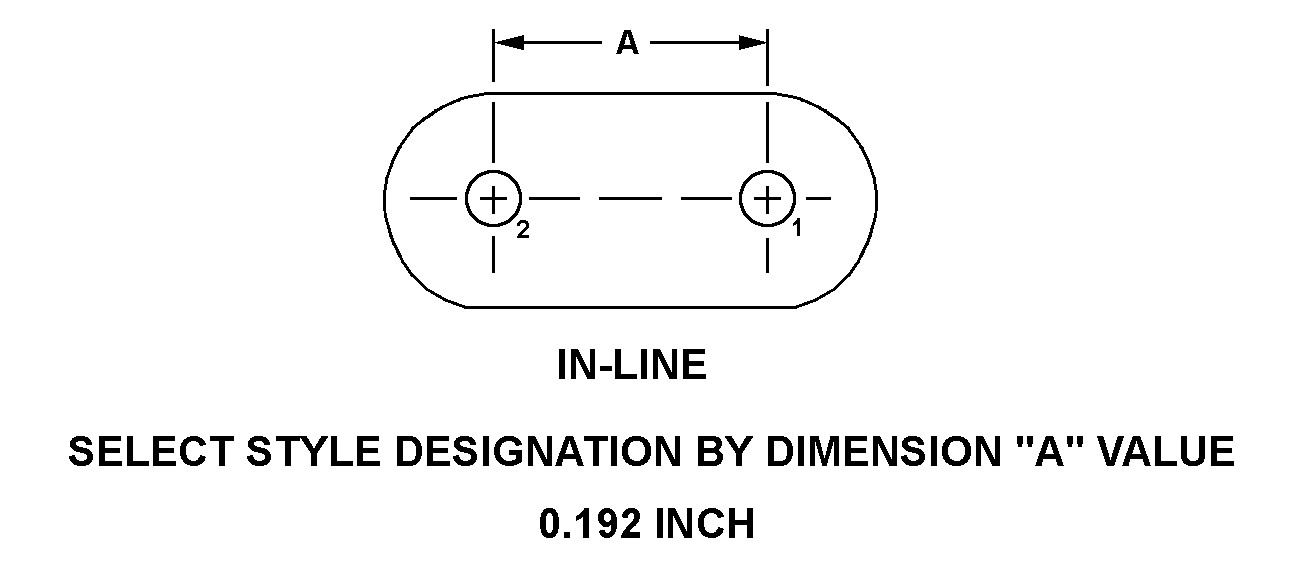

IN LINE

SOCKET,PLUG-IN ELEC | 5935-00-033-7651, 000337651
Cross Reference | NSN 5935-00-033-7651
Part Number Cage Code Manufacturer
8004-7G691506AUGAT INC
8004-7G600779TE CONNECTIVITY CORPORATIONDBA TE CONNECTIVITY
1012781118876U S ARMY AVIATION AND MISSILECOMMAND
Technical Data | NSN 5935-00-033-7651
Characteristic Specifications
CONTACT POSITION ARRANGEMENT STYLE IN LINE
ACCOMMODATED CONTACT QUANTITY2
CONTACT MATERIAL BERYLLIUM COPPER
CONTACT SURFACE TREATMENTU0000 ANY ACCEPTABLE
BODY STYLE TOP MOUNT W/VERTICAL CLAMP
OVERALL LENGTH0.812 INCHES NOMINAL
TERMINAL LENGTH0.187 INCHES NOMINAL
OVERALL HEIGHT0.906 INCHES NOMINAL
OVERALL WIDTH0.328 INCHES NOMINAL
BODY MATERIAL PLASTIC
TERMINAL TYPE AND QUANTITY2 WIRE LEAD
MOUNTING TYPE FOR WHICH DESIGNED CHASSIS
MOUNTING METHOD UNTHREADED HOLE
MOUNTING HOLE STYLE ROUND, BODY
BODY MOUNTING HOLE ACCOMMODATION DIAMETER0.093 INCHES NOMINAL
SPECIFIC EQUIPMENT ACCOMMODATEDCRYSTAL
