NSN 5935-00-027-1873

Part Details | PLUG-IN ELECTRONIC COMPONENTS SOCKET

5935-00-027-1873 An item designed to electrically connect and mechanically position the base of an item having plug-in-type contacts, and to facilitate replacement of the item accommodated. It includes sockets which accommodate the contacts of capacitors, coils, crystals, electron tubes, relays, semiconductor devices and vibrators. Excludes sockets or receptacles designed to accommodate plug-in component circuit boards (printed circuit boards) and electronic modules or sub-assemblies. Also excludes heat-dissipating (not heat-sinks) sockets for mounting "power transistors".

Alternate Parts: 78RS6T, 78RS6T, 1027985, 102798-5, 5935-00-027-1873, 00-027-1873, 5935000271873, 000271873

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196300-027-187328914 ( SOCKET, PLUG-IN ELECTRONIC COMPONENTS )
REFERENCE DRAWINGS & PICTURES

ROUND, W/TWO MOUNTING HOLES

SOCKET,PLUG-IN ELEC | 5935-00-027-1873, 000271873

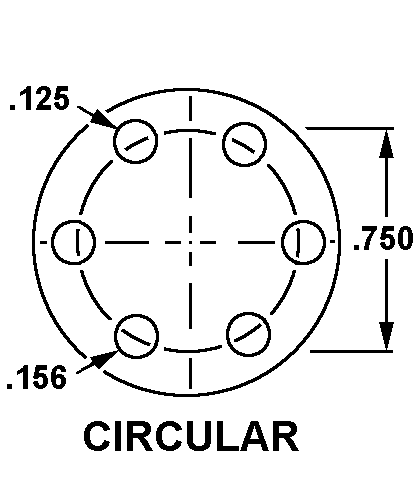

CIRCULAR

SOCKET,PLUG-IN ELEC | 5935-00-027-1873, 000271873
Cross Reference | NSN 5935-00-027-1873
Part Number Cage Code Manufacturer
78RS6T77820AMPHENOL CORPORATIONDBA AMPHENOL AEROSPACE OPERATIONS
78RS6T02660AMPHENOL CORPSPECTRA-STRIP/ITD
102798-500752EDO LLCDIV ANTENNA PRODUCTS
Technical Data | NSN 5935-00-027-1873
Characteristic Specifications
CONTACT POSITION ARRANGEMENT STYLE CIRCULAR
ACCOMMODATED CONTACT QUANTITY6
CONTACT MATERIAL COPPER ALLOY
OVERALL LENGTH2.156 INCHES NOMINAL
OVERALL WIDTH1.375 INCHES NOMINAL
TERMINAL TYPE AND QUANTITY6 TAB, SOLDER LUG
MOUNTING TYPE FOR WHICH DESIGNED CHASSIS
MOUNTING METHOD SADDLE
MOUNTING HOLE STYLE ROUND, W/TWO MOUNTING HOLES
MOUNTING HOLE DIAMETER0.156 INCHES NOMINAL
BODY MOUNTING HOLE ACCOMMODATION DIAMETER1.172 INCHES NOMINAL
DISTANCE BETWEEN MOUNTING FACILITY CENTERS1.688 INCHES NOMINAL
FEATURES PROVIDED SHOCK MOUNTS AND COMPONENT RETAINING DEVICE AND CENTER SHIELD
SPECIAL FEATURES0.420IN. HIGH EXCLUDING TERMINALS AND CONTACTS
