NSN 5360-00-018-5028
Part Details | TORSION HELICAL SPRING
5360-00-018-5028 An open-or close-wound coil spring consisting of one or more helical coils, wound from different shapes and types of material and finished at the ends, designed to exert pressure in a rotating direction around the coil axis. Excludes springs designed for thermal actuation (springs in which the torsion forces are counteracted by changes in temperature) and SPRING, REINFORCING, HOSE.
Alternate Parts: 4820181, 4-82018-1, 4820181, 4-82018-1, 5360-00-018-5028, 00-018-5028, 5360000185028, 000185028
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1961 | 00-018-5028 | 04228 ( SPRING, HELICAL, TORSION ) |

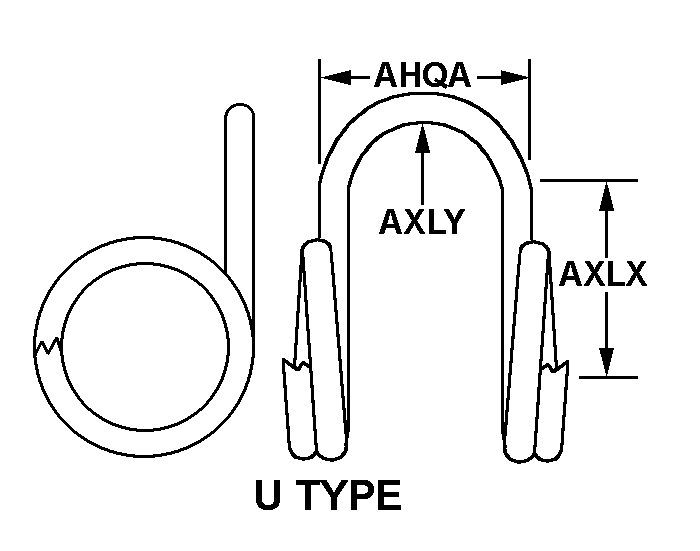

REFERENCE DRAWINGS & PICTURES
U TYPE
SINGLE TORSION RIGHT HAND
Cross Reference | NSN 5360-00-018-5028
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 4-82018-1 | 76823 | NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV NORTHROP GRUMMAN AEROSPACE |
| 4-82018-1 | 0JRC1 | NORTHROP GRUMMAN TECHNICAL SERVICES,INC. |
Technical Data | NSN 5360-00-018-5028
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SINGLE TORSION RIGHT HAND |
| INSIDE DIAMETER | 0.218 INCHES NOMINAL |
| SPRING FREE LENGTH | 0.310 INCHES NOMINAL |
| SPRING FREE OUTSIDE DIAMETER | 0.282 INCHES NOMINAL |
| CENTER SECTION WIDTH | 0.184 INCHES NOMINAL |
| COIL AXIS TO CENTER SECTION DISTANCE | 0.830 INCHES MINIMUM AND 0.870 INCHES MAXIMUM |
| CENTER LOOP RADIUS | 0.060 INCHES NOMINAL |
| COIL HELIX DIRECTION | L$G |
| CENTER STYLE | U TYPE |
| COIL QUANTITY | 4-21/32 |
| END ANGULAR RELATIONSHIP | ENDS ANGLED ONE TO OTHER |
