NSN 5360-00-010-5410
Part Details | TORSION HELICAL SPRING
5360-00-010-5410 An open-or close-wound coil spring consisting of one or more helical coils, wound from different shapes and types of material and finished at the ends, designed to exert pressure in a rotating direction around the coil axis. Excludes springs designed for thermal actuation (springs in which the torsion forces are counteracted by changes in temperature) and SPRING, REINFORCING, HOSE.
Alternate Parts: 10934919, 5360000105410, 5360000105410, 10934919, 5360-00-010-5410, 00-010-5410, 5360000105410, 000105410
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JAN 01, 1963 | 00-010-5410 | 04228 ( SPRING, HELICAL, TORSION ) |
REFERENCE DRAWINGS & PICTURES

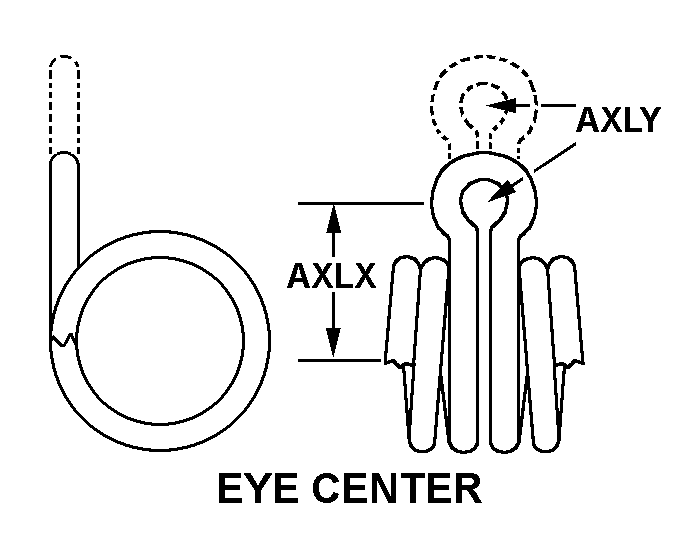

EYE CENTER
SINGLE TORSION RIGHT HAND
Cross Reference | NSN 5360-00-010-5410
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 10934919 | 19204 | ARMY, UNITED STATES DEPARTMENT OFTHE |
| 5360000105410 | A00AM | E.C.A ETABLISSEMENT CENTRALDESAPPROVISIONNEMENTS DES FORCES |
| 5360000105410 | SCY13 | E.C.A ETABLISSEMENTCENTRALD'APPROVISIONNEMENT DES |
| 10934919 | 19207 | U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM |
Technical Data | NSN 5360-00-010-5410
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SINGLE TORSION RIGHT HAND |
| INSIDE DIAMETER | 0.4375 INCHES NOMINAL |
| SPRING FREE LENGTH | 4.1875 INCHES NOMINAL |
| CENTER SECTION WIDTH | 1.250 INCHES NOMINAL |
| COIL AXIS TO CENTER SECTION DISTANCE | 0.9575 INCHES NOMINAL |
| CENTER LOOP RADIUS | 0.625 INCHES NOMINAL |
| COIL HELIX DIRECTION | G$L |
| CENTER STYLE | EYE CENTER |
| COIL QUANTITY | 13 |
| END ANGULAR RELATIONSHIP | END W/LH HELIX OF COIL ANGLED TO CENTER SECTION AND END W/RH HELIX OF COIL ANGLED TO CENTER SECTION |
