NSN 5310-00-006-4720
Part Details | HEXAGON CASTELLATED PLAIN NUT
5310-00-006-4720 A nut having 6 flat sides, flat on the bottom and having a slotted cylindrical or dome shaped upper portion. It is designed to provide positive locking when used with a solid or split (cotter) pin. Excludes NUT (1), PLAIN, SLOTTED, HEXAGON.
Alternate Parts: AN121554, 5310-00-006-4720, 00-006-4720, 5310000064720, 000064720
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JUN 21, 1972 | 00-006-4720 | 01854 ( NUT, PLAIN, CASTELLATED, HEXAGON ) |

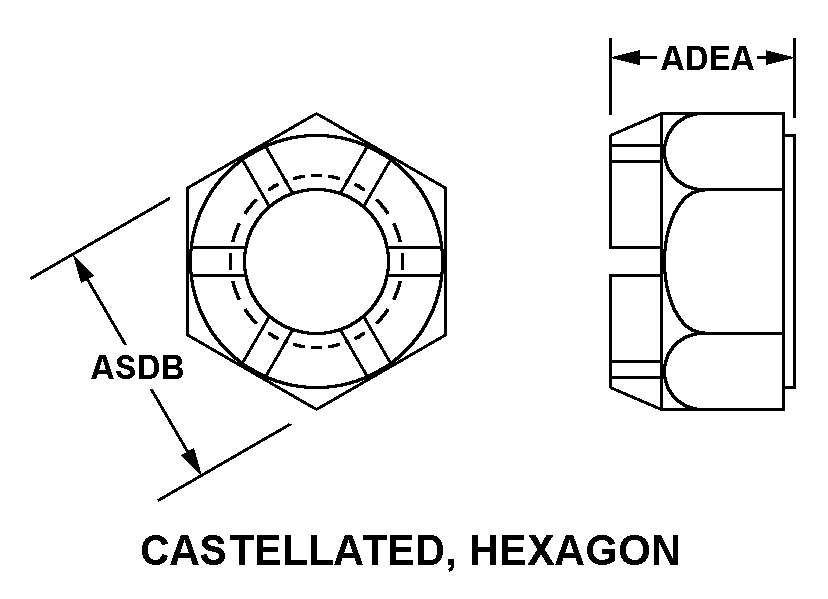

REFERENCE DRAWINGS & PICTURES
CASTELLATED, HEXAGON
Cross Reference | NSN 5310-00-006-4720
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| AN121554 | 88044 | AERONAUTICAL STANDARDS GROUPDEPT OF NAVY AND AIR FORCE |
Technical Data | NSN 5310-00-006-4720
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNF |
| NOMINAL THREAD SIZE | 0.375 INCHES |
| THREAD QUANTITY PER INCH | 24 |
| THREAD CLASS | 3B |
| THREAD DIRECTION | RIGHT-HAND |
| HARDNESS RATING | 19.0 ROCKWELL C MINIMUM AND 26.0 ROCKWELL C MAXIMUM |
| NUT STYLE | CASTELLATED, HEXAGON |
| NUT HEIGHT | 0.406 INCHES NOMINAL |
| WIDTH ACROSS FLATS | 0.553 INCHES MINIMUM AND 0.564 INCHES MAXIMUM |
| BEARING SURFACE TYPE | WASHER FACED |
| TEST DATA DOCUMENT | 81349-MIL-P-23199 SPECIFICATION (INCLUDES ENGINEERING TYPE BULLETINS, BROCHURES,ETC., THAT REFLECT SPECIFICATION TYPE DATA IN SPECIFICATION FORMAT; EXCLUDES COMMERCIAL CATALOGS, INDUSTRY DIRECTORIES, AND SIMILAR TRADE PUBLICATIONS, REFLECTING GENERAL TYPE DATA ON CERTAIN ENVIRONMENTAL AND PERFORMANCE REQUIREMENTS AND TEST CONDITIONS THAT ARE SHOWN AS "TYPICAL", "AVERAGE", "NOMINAL", ETC.). |
| SPECIAL TEST FEATURES | SPECIAL QUALITY CONTROL TESTING |
| DEPARTURE FROM CITED DESIGNATOR | MATERIAL MUST CONFORM TO SHIPS PARTS CONTROL CENTER SPECIAL QUALITY CONTROL PROVISIONS |
| BEARING SURFACE FINISH | 63.0 MICROINCHES |
