NSN 5310-00-005-0525
Part Details | CLINCH SELF-LOCKING NUT
5310-00-005-0525 A nut having a sleeve portion on its under side, which can be crimped or clinched to hold the item in place when inserted in a hole. An integral feature is incorporated for locking.
Alternate Parts: 79NC6040, 79NC6-040, 79NC6040, 79NC6-040, G23134051, G231340-51, M4593887C, M45938/8-7C, 5310-00-005-0525, 00-005-0525, 5310000050525, 000050525
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JUN 16, 1972 | 00-005-0525 | 15892 ( NUT, SELF-LOCKING, CLINCH ) |

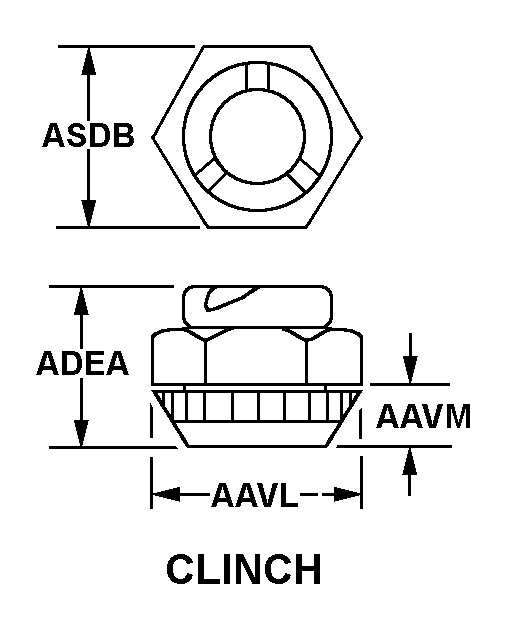

REFERENCE DRAWINGS & PICTURES
CLINCH
Cross Reference | NSN 5310-00-005-0525
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 79NC6-040 | 019L2 | FITZ AEROSPACE, LLCDBA ESNA |
| 79NC6-040 | 72962 | HARVARD INDUSTRIES INC |
| G231340-51 | 01714 | LUCENT TECHNOLOGIES INCADVANCED TECHNOLOGY SYSTEMS |
| M45938/8-7C | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
Technical Data | NSN 5310-00-005-0525
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNJC |
| NOMINAL THREAD SIZE | 0.250 INCHES |
| THREAD QUANTITY PER INCH | 20 |
| THREAD CLASS | 3B |
| THREAD DIRECTION | RIGHT-HAND |
| NUT STYLE | CLINCH |
| PILOT DIAMETER | 0.359 INCHES NOMINAL |
| PILOT LENGTH | 0.195 INCHES NOMINAL |
| NUT HEIGHT | 0.508 INCHES NOMINAL |
| WIDTH ACROSS FLATS | 0.438 INCHES NOMINAL |
| LOCKING FEATURE | PREVAILING TORQUE WITH NONMETALLIC INSERT |
| TEMP RATING | 250.0 DEG FAHRENHEIT NOMINAL |
