NSN 5310-00-005-0508
Part Details | SPLINE SELF-LOCKING NUT
5310-00-005-0508 A nut having an externally splined sleeve, which holds it in position when forced into a hole of slightly smaller diameter. An integral feature is incorporated for locking.
Alternate Parts: L79NC5832, L79NC5-832, 79NC582, 79NC5-82, 2031163P29, 203-1163P29, 2031163P29, 203-1163P29, 2031163P29, 203-1163P29, 91746114, 9174611-4, 32295112, 3229511-2, 5310-00-005-0508, 00-005-0508, 5310000050508, 000050508
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JUN 16, 1972 | 00-005-0508 | 15893 ( NUT, SELF-LOCKING, SPLINE ) |

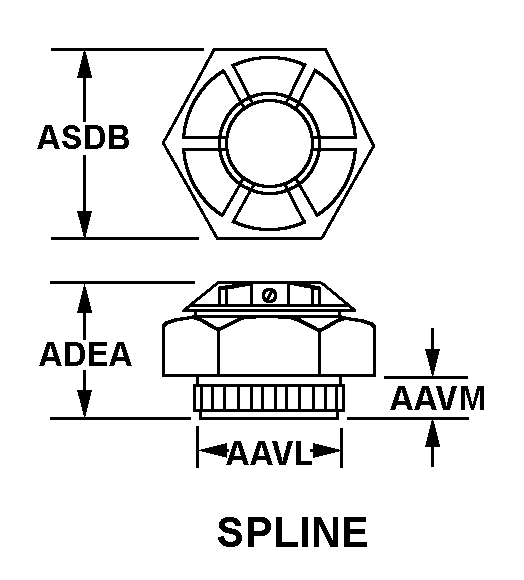

REFERENCE DRAWINGS & PICTURES
SPLINE
Cross Reference | NSN 5310-00-005-0508
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| L79NC5-832 | 75237 | ARCONIC GLOBAL FASTENERS & RINGS,INC. |
| 79NC5-82 | 72962 | HARVARD INDUSTRIES INC |
| 203-1163P29 | 3B150 | RAYTHEON COMPANYDBA RAYTHEON |
| 203-1163P29 | 54X10 | RAYTHEON COMPANYDBA RAYTHEON |
| 203-1163P29 | 49956 | RAYTHEON COMPANYDBA RAYTHEON |
| 9174611-4 | 18876 | U S ARMY AVIATION AND MISSILECOMMAND |
| 3229511-2 | D9182 | ZF INDUSTRIEANTRIEBE WITTEN GMBH |
Technical Data | NSN 5310-00-005-0508
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNC |
| NOMINAL THREAD SIZE | 0.164 INCHES |
| THREAD QUANTITY PER INCH | 32 |
| THREAD CLASS | 3B |
| THREAD DIRECTION | RIGHT-HAND |
| NUT STYLE | SPLINE |
| PILOT DIAMETER | 0.273 INCHES MINIMUM AND 0.277 INCHES MAXIMUM |
| PILOT LENGTH | 0.159 INCHES MINIMUM AND 0.171 INCHES MAXIMUM |
| NUT HEIGHT | 0.400 INCHES MINIMUM AND 0.430 INCHES MAXIMUM |
| WIDTH ACROSS FLATS | 0.365 INCHES MINIMUM AND 0.385 INCHES MAXIMUM |
| LOCKING FEATURE | PREVAILING TORQUE WITH NONMETALLIC INSERT |
| TEMP RATING | 250.0 DEG FAHRENHEIT NOMINAL |
