NSN 5310-00-004-3220
Part Details | WING PLAIN NUT
5310-00-004-3220 A nut having wings designed for manual turning without driver or wrench.
Alternate Parts: FFN845, MS3542616, MS35426-16, 5310-00-004-3220, 00-004-3220, 5310000043220, 000043220
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | SEP 24, 1972 | 00-004-3220 | 01862 ( NUT, PLAIN, WING ) |
REFERENCE DRAWINGS & PICTURES

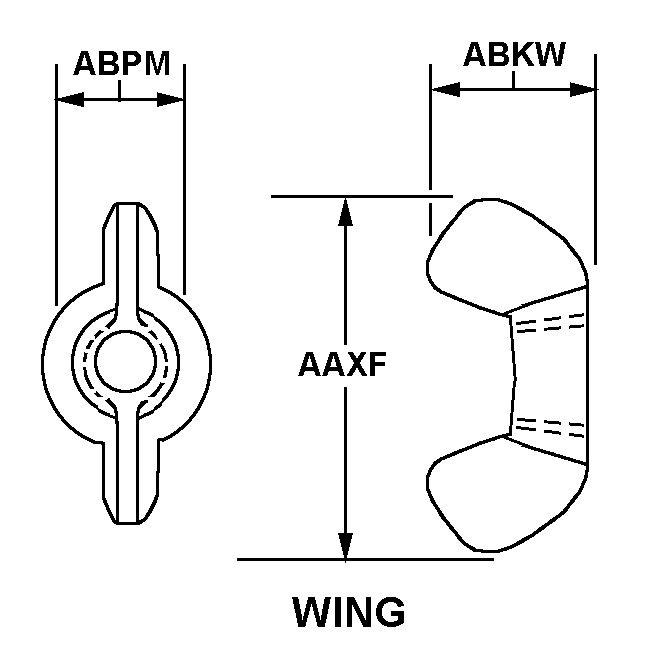

WING
CONFIGURATION K
Cross Reference | NSN 5310-00-004-3220
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| FFN845 | 81348 | FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES |
| MS35426-16 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
Technical Data | NSN 5310-00-004-3220
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNF |
| NOMINAL THREAD SIZE | 0.375 INCHES |
| THREAD QUANTITY PER INCH | 24 |
| THREAD CLASS | 2B |
| THREAD DIRECTION | RIGHT-HAND |
| NUT STYLE | WING |
| WING SPREAD WIDTH | 1.310 INCHES MINIMUM AND 1.440 INCHES MAXIMUM |
| OVERALL HEIGHT | 0.650 INCHES MINIMUM AND 0.790 INCHES MAXIMUM |
| BODY DIAMETER | 0.640 INCHES MINIMUM AND 0.700 INCHES MAXIMUM |
| HOLE CONFIGURATION STYLE | CONFIGURATION K |
| HOLE TYPE AND QUANTITY | 1 DRILLED |
| DRILLED HOLE DIAMETER | 0.070 INCHES NOMINAL |
| FABRICATION METHOD | FORGED |
| TEST DATA DOCUMENT | 81349-MIL-P-23199 SPECIFICATION (INCLUDES ENGINEERING TYPE BULLETINS, BROCHURES,ETC., THAT REFLECT SPECIFICATION TYPE DATA IN SPECIFICATION FORMAT; EXCLUDES COMMERCIAL CATALOGS, INDUSTRY DIRECTORIES, AND SIMILAR TRADE PUBLICATIONS, REFLECTING GENERAL TYPE DATA ON CERTAIN ENVIRONMENTAL AND PERFORMANCE REQUIREMENTS AND TEST CONDITIONS THAT ARE SHOWN AS "TYPICAL", "AVERAGE", "NOMINAL", ETC.). |
| SPECIAL TEST FEATURES | SPECIAL QUALITY CONTROL TESTING |
| NONDEFINITIVE SPEC/STD DATA | A TYPE AND 2 STYLE |
| DEPARTURE FROM CITED DESIGNATOR | MATERIAL MUST CONFORM TO SHIPS PARTS CONTROL CENTER SPECIAL QUALITY CONTROL PROVISIONS |
