NSN 5310-00-004-2201
Part Details | CLINCH PLAIN NUT
5310-00-004-2201 A nut having a sleeve portion on its under side, which can be crimped or clinched to hold the item in place when inserted in a hole.
Alternate Parts: 501312, 5013-12, 5310-00-004-2201, 00-004-2201, 5310000042201, 000042201
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | MAY 24, 1972 | 00-004-2201 | 01860 ( NUT, PLAIN, CLINCH ) |
REFERENCE DRAWINGS & PICTURES

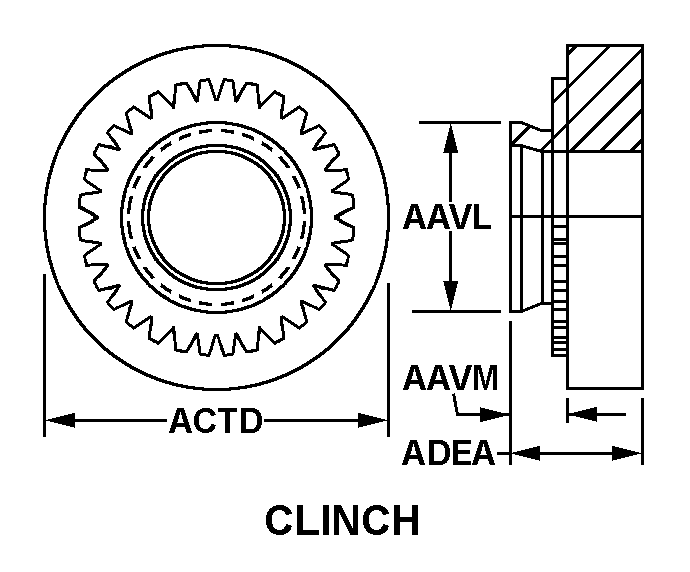

CLINCH
Cross Reference | NSN 5310-00-004-2201
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 5013-12 | 82340 | EDO LLC |
Technical Data | NSN 5310-00-004-2201
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNC |
| NOMINAL THREAD SIZE | 0.138 INCHES |
| THREAD QUANTITY PER INCH | 32 |
| THREAD CLASS | 2B |
| THREAD DIRECTION | RIGHT-HAND |
| NUT STYLE | CLINCH |
| PILOT DIAMETER | 0.186 INCHES NOMINAL |
| PILOT LENGTH | 0.087 INCHES NOMINAL |
| NUT DIAMETER | 0.283 INCHES NOMINAL |
| NUT HEIGHT | 0.157 INCHES NOMINAL |
| PART NAME ASSIGNED BY CONTROLLING AGENCY | NAVY SPECIAL PROJECT |
