NSN 5310-00-003-9399
Part Details | CLINCH PLAIN NUT
5310-00-003-9399 A nut having a sleeve portion on its under side, which can be crimped or clinched to hold the item in place when inserted in a hole.
Alternate Parts: 32377744002, 3237-7744-002, NS10252002, NS102520-02, NS10252002, NS102520-02, 32377744002, 3237-7744-002, NS10252002, NS102520-02, 5310-00-003-9399, 00-003-9399, 5310000039399, 000039399
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | MAY 26, 1972 | 00-003-9399 | 01860 ( NUT, PLAIN, CLINCH ) |

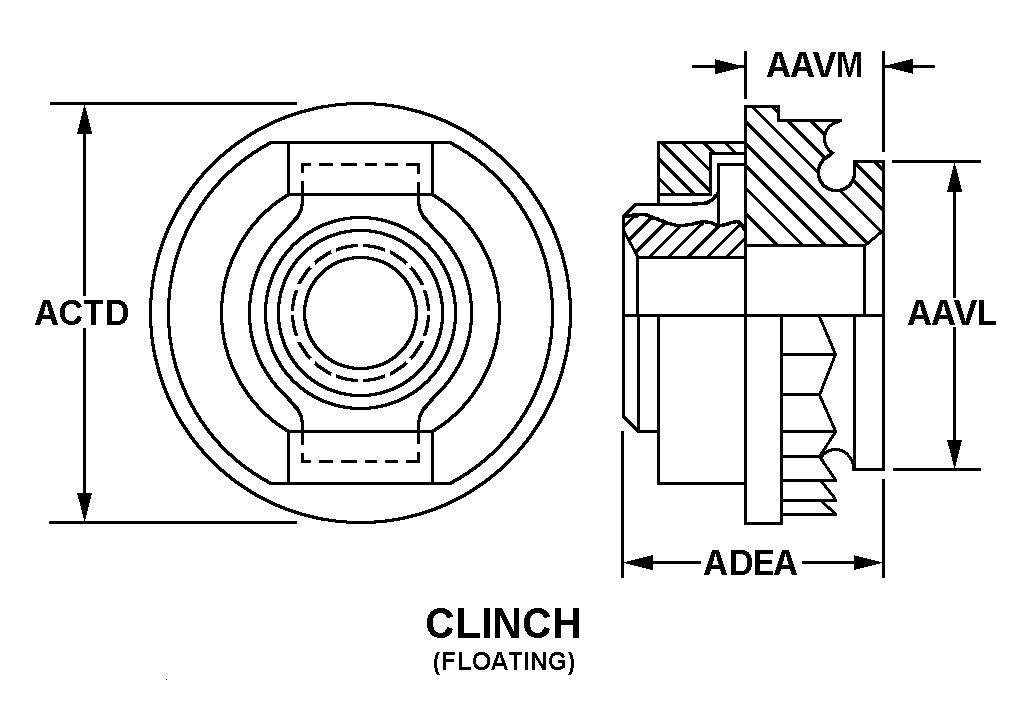

REFERENCE DRAWINGS & PICTURES
CLINCH
Cross Reference | NSN 5310-00-003-9399
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 3237-7744-002 | K0656 | BAE SYSTEMS (OPERATIONS) LIMITEDDBA BAE SYSTEMS PLC |
| NS102520-02 | 50392 | SPS TECHNOLOGIES INC |
| NS102520-02 | 56878 | SPS TECHNOLOGIES, LLCDBA AEROSPACE DIVISION |
| 3237-7744-002 | 80378 | TRIUMPH AEROSTRUCTURES, LLCDBA TRIUMPH AEROSTRUCTURES - VOUGHT |
| NS102520-02 | U1811 | UNBRAKO A DIVISION OF S P S TECHNOLOIES LTD |
Technical Data | NSN 5310-00-003-9399
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNF |
| NOMINAL THREAD SIZE | 0.190 INCHES |
| THREAD QUANTITY PER INCH | 32 |
| THREAD CLASS | 3B |
| THREAD DIRECTION | RIGHT-HAND |
| NUT STYLE | CLINCH |
| PILOT DIAMETER | 0.312 INCHES NOMINAL |
| PILOT LENGTH | 0.080 INCHES NOMINAL |
| NUT DIAMETER | 0.375 INCHES NOMINAL |
| NUT HEIGHT | 0.273 INCHES NOMINAL |
| FEATURES PROVIDED | FLOATING NUT |
