NSN 5310-00-003-8037
Part Details | GANG CHANNEL SELF-LOCKING NUT ASSEMBLY
5310-00-003-8037 An item composed of a specially designed channel and a series of nuts having integral self-locking features assembled in predetermined spacing.
Alternate Parts: NAS689P126, NAS689P12-6, 5310-00-003-8037, 00-003-8037, 5310000038037, 000038037
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | MAY 24, 1972 | 00-003-8037 | 01864 ( NUT ASSEMBLY, SELF-LOCKING, GANG CHANNEL ) |
REFERENCE DRAWINGS & PICTURES

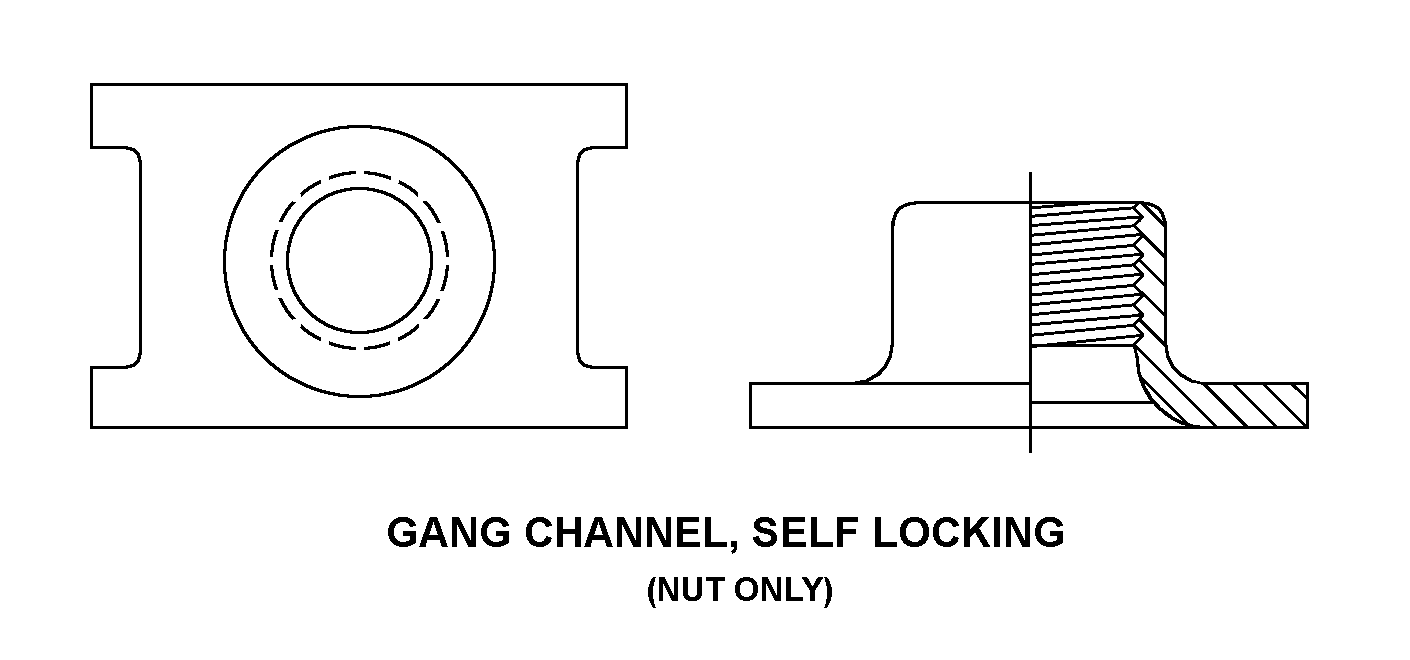

GANG CHANNEL, SELF LOCKING
STRAIGHT TYPE
Cross Reference | NSN 5310-00-003-8037
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| NAS689P12-6 | 80205 | NATIONAL AEROSPACE STANDARDSCOMMITTEE AEROSPACE INDUSTRIES |
Technical Data | NSN 5310-00-003-8037
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNJF |
| NOMINAL THREAD SIZE | 0.190 INCHES |
| THREAD QUANTITY PER INCH | 32 |
| THREAD CLASS | 3B |
| THREAD DIRECTION | RIGHT-HAND |
| NUT STYLE | GANG CHANNEL, SELF LOCKING |
| LOCKING FEATURE | PREVAILING TORQUE ALL METAL DESIGN |
| CHANNEL STYLE | STRAIGHT TYPE |
| OVERALL LENGTH | 8.936 INCHES NOMINAL |
| OVERALL WIDTH | 0.416 INCHES MAXIMUM |
| ASSEMBLY OVERALL HEIGHT | 0.250 INCHES MAXIMUM |
| CHANNEL HEIGHT | 0.250 INCHES MAXIMUM |
| NUT SPACING | 1.490 INCHES MINIMUM AND 1.510 INCHES MAXIMUM |
| NUT QUANTITY | 6 |
| LUBRICATION | DRY FILM LUBRICANT |
| TEMP RATING | 250.0 DEG FAHRENHEIT NOMINAL |
| FEATURES PROVIDED | FLOATING NUT |
| SPECIFICATION/STANDARD DATA | 80205-NAS689 PROFESSIONAL/INDUSTRIAL ASSOCIATION STANDARD |
