NSN 5136-00-957-0114
Part Details | THREAD CUTTING TAP
5136-00-957-0114 An internal threading tool with longitudinally separated cutting edges designed to form specific threads.
Alternate Parts: GGGT0070, GGG-T-0070, GGGT0070 TY2SEASTCLTH2, GGG-T-0070 TY2SEASTCLTH2, 5136-00-957-0114, 00-957-0114, 5136009570114, 009570114
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 51 | JAN 01, 1963 | 00-957-0114 | 15218 ( TAP, THREAD CUTTING ) |
REFERENCE DRAWINGS & PICTURES

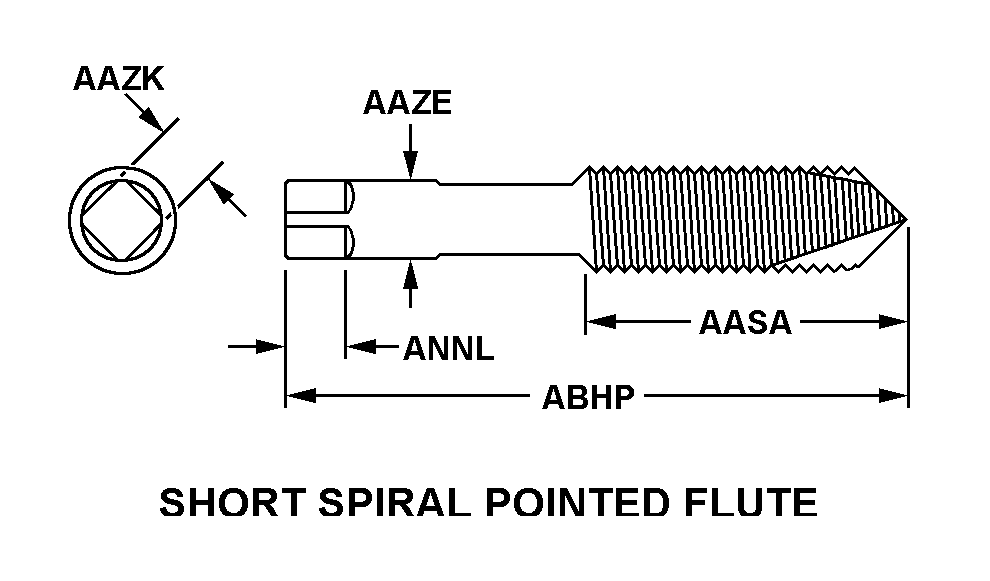

SHORT SPIRAL POINTED FLUTE
Cross Reference | NSN 5136-00-957-0114
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| GGG-T-0070 | 81348 | FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES |
| GGG-T-0070 TY2SEASTCLTH2 | 80244 | GENERAL SERVICES ADMINISTRATIONFEDERAL SUPPLY SERVICE |
Technical Data | NSN 5136-00-957-0114
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SHORT SPIRAL POINTED FLUTE |
| THREAD LENGTH | 0.688 INCHES NOMINAL |
| WIDTH ACROSS FLATS | 0.110 INCHES NOMINAL |
| OVERALL LENGTH | 2.000 INCHES NOMINAL |
| MATERIAL AND LOCATION | STEEL, HIGH SPEED OVERALL |
| THREAD SIZE AND SERIES/TYPE DESIGNATOR | 0.138-32 UNC |
| THREAD PITCH DIAMETERS | +0.1182 TO +0.1187 INCHES |
| THREAD DIRECTION | RIGHT-HAND |
| THREAD STRUCTURE | REGULAR |
| THREAD FORMING METHOD | GROUND |
| STARTING CHAMFER TYPE | BOTTOMING |
| FLUTE QUANTITY | 2 |
| NONDEFINITIVE SPEC/STD DATA | 2 TYPE AND A SERIES AND H2 LIMIT AND C STYLE |
