NSN 4310-00-344-7906
Part Details | SPECIAL SHAPED PUMP DIAPHRAGM
4310-00-344-7906 An item constructed of one or more layers of thin flexible material, either laminated or separated. It is designed to form a tight seal between the openings of a pump and to transmit pressure inducted motion either directly or through a mechanical linkage. The item may contain bolt holes and/or a center hole. Excludes DIAPHRAGM, VALVE, SPECIAL SHAPED.
Alternate Parts: 417071PC1, 417071PC1, 4170711DTD917, 417071-1DTD9-17, 4310-00-344-7906, 00-344-7906, 4310003447906, 003447906
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 43 | JAN 01, 1963 | 00-344-7906 | 36011 ( DIAPHRAGM, PUMP, SPECIAL SHAPED ) |

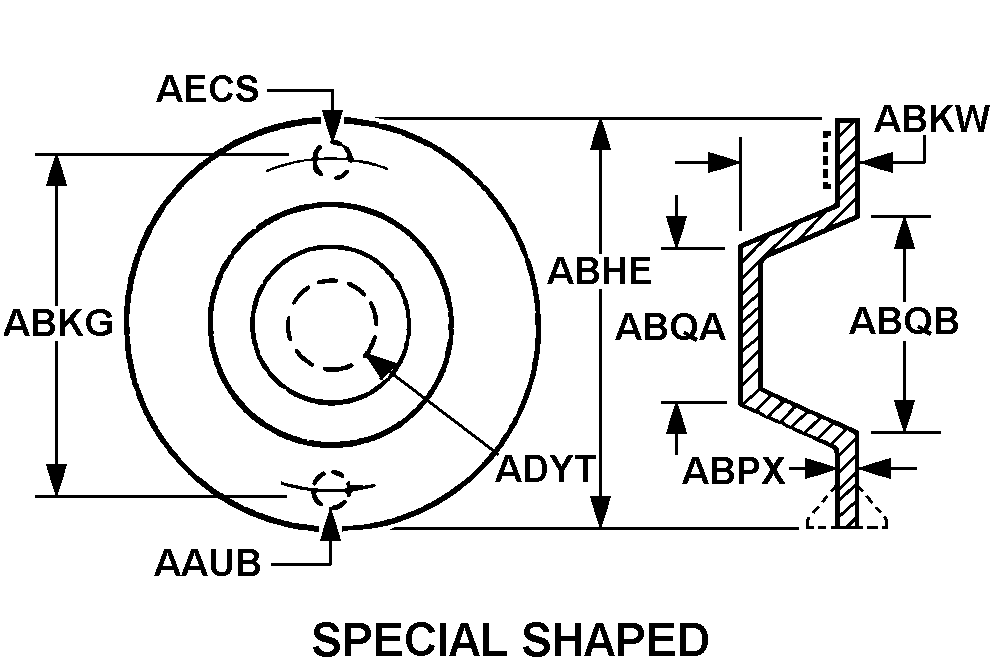

REFERENCE DRAWINGS & PICTURES
SPECIAL SHAPED
Cross Reference | NSN 4310-00-344-7906
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 417071PC1 | 56232 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN |
| 417071PC1 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
| 417071-1DTD9-17 | 53711 | NAVAL SEA SYSTEMS COMMAND |
Technical Data | NSN 4310-00-344-7906
| Characteristic | Specifications |
|---|---|
| MATERIAL | RUBBER CHLOROPRENE CLASS CR |
| STYLE DESIGNATOR | SPECIAL SHAPED |
| OUTSIDE DIAMETER | 4.625 INCHES NOMINAL |
| OVERALL HEIGHT | 0.218 INCHES NOMINAL |
| MATERIAL THICKNESS | 0.093 INCHES NOMINAL |
| TAPER MINOR DIAMETER | 1.672 INCHES NOMINAL |
| TAPER MAJOR DIAMETER | 4.062 INCHES NOMINAL |
| CENTER HOLE DIAMETER | 1.672 INCHES NOMINAL |
| MEDIA FOR WHICH DESIGNED | AIR |
| SPECIAL FEATURES | DUROMETER HARDNESS 60-70 |
| END ITEM IDENTIFICATION | AIR SUPPLY UNIT MK1 |
