NSN 3120-00-014-3507
Part Details | ROD END PLAIN BEARING
3120-00-014-3507 A detachable assembly in or on which a journal, gudgeon, pivot, or the like moves. It is used to carry a load and to reduce sliding friction. It does not employ rolling elements. The outer member of the assembly is modified to provide a shank. The inner member may be either a plain spherical bearing or a sleeve bearing. Excludes BEARING, PLAIN, SPHERICAL and BEARING, PLAIN, SELF-ALIGNING.
Alternate Parts: 4M0495, 4M495, FR615, FR6-15, 3120-00-014-3507, 00-014-3507, 3120000143507, 000143507
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | MAY 10, 1968 | 00-014-3507 | 13209 ( BEARING, PLAIN, ROD END ) |
REFERENCE DRAWINGS & PICTURES

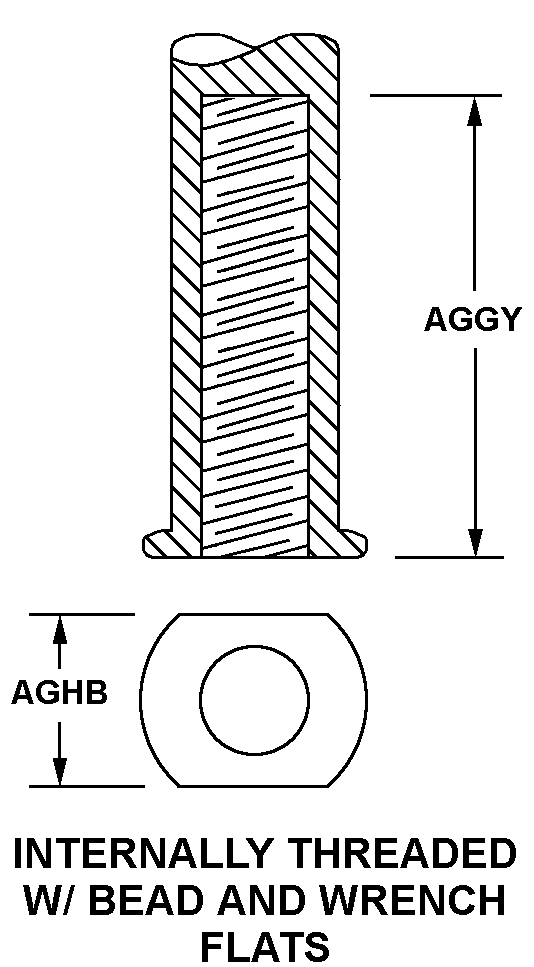

INTERNALLY THREADED W/BEAD AND WRENCH FLATS
BALL TYPE
Cross Reference | NSN 3120-00-014-3507
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 4M0495 | 11083 | CATERPILLAR INC.DBA CATERPILLAR |
| 4M495 | 11083 | CATERPILLAR INC.DBA CATERPILLAR |
| FR6-15 | 02695 | MORSE INDUSTRIAL CORPSEALMASTER BEARING DIV |
Technical Data | NSN 3120-00-014-3507
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | BALL TYPE |
| OVERALL LENGTH | 1.8750 INCHES NOMINAL |
| BORE DIAMETER | 0.3745 INCHES MINIMUM AND 0.3765 INCHES MAXIMUM |
| OUTER MEMBER OUTSIDE DIAMETER | 1.0000 INCHES NOMINAL |
| BORE CENTER TO SHANK END DISTANCE | 1.3600 INCHES MINIMUM AND 1.3900 INCHES MAXIMUM |
| OUTER MEMBER WIDTH | 0.4010 INCHES MINIMUM AND 0.4100 INCHES MAXIMUM |
| INNER MEMBER WIDTH | 0.4950 INCHES MINIMUM AND 0.5000 INCHES MAXIMUM |
| SHANK STYLE | INTERNALLY THREADED W/BEAD AND WRENCH FLATS |
| SHANK THREAD LENGTH | 0.7500 INCHES NOMINAL |
| SHANK WIDTH ACROSS WRENCH FLATS | 0.5625 INCHES NOMINAL |
| THREAD SERIES DESIGNATOR | UNC |
| THREAD DIAMETER | 0.375 INCHES NOMINAL |
| THREAD QUANTITY PER INCH | 16 |
| THREAD CLASS | 2B |
| THREAD DIRECTION | RIGHT-HAND |
