NSN 3110-00-005-2204
Part Details | BEARING RETAINING PLATE
3110-00-005-2204 A comparatively flat rigid item, with or without a centrally located aperture, designed to hold an annular bearing or a sleeve bearing in a fitted inclosure. It must have drilled and/or tapped holes for mounting purposes. Excludes END BELL, ELECTRICAL ROTATING EQUIPMENT.
Alternate Parts: 3008T46P02, 3008T46, 3008T46P02, 3008T46P02, 3110-00-005-2204, 00-005-2204, 3110000052204, 000052204
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 31 | JUN 14, 1972 | 00-005-2204 | 22293 ( PLATE, RETAINING, BEARING ) |
REFERENCE DRAWINGS & PICTURES
COUNTERBORED W/ APERTURE

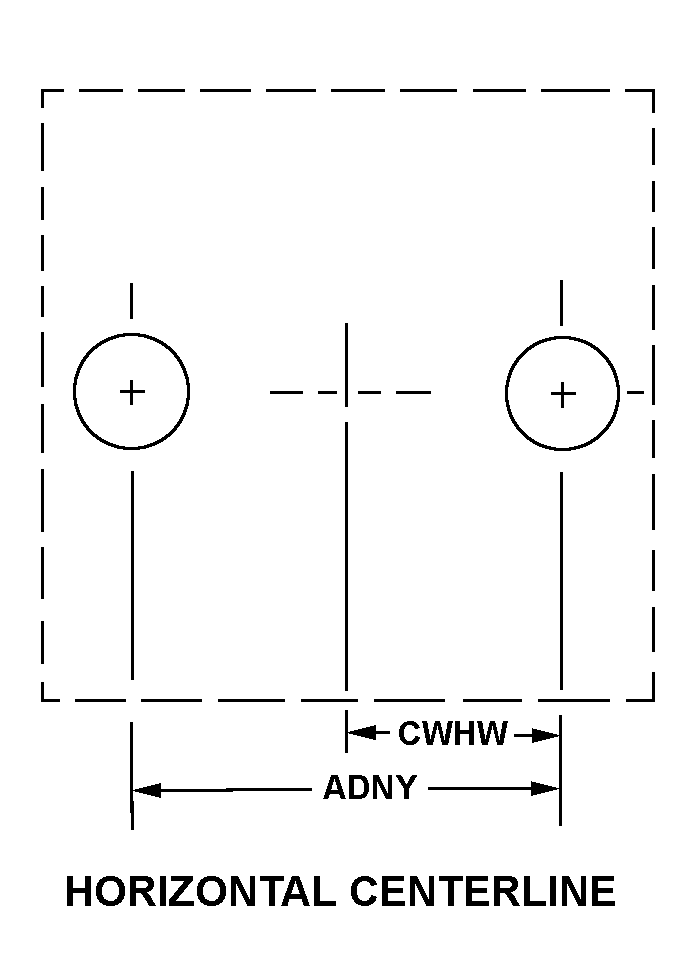

HORIZONTAL CENTERLINE
Cross Reference | NSN 3110-00-005-2204
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 3008T46P02 | 52916 | CAPRICE ENGINEERING COMPANY INCDBA CAPRICE ENG CO |
| 3008T46 | 99207 | GENERAL ELECTRIC COMPANYDBA GE |
| 3008T46P02 | 99207 | GENERAL ELECTRIC COMPANYDBA GE |
| 3008T46P02 | 93596 | KERNS MANUFACTURING CORP. |
Technical Data | NSN 3110-00-005-2204
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | COUNTERBORED W/ APERTURE |
| MINOR THICKNESS | 0.118 INCHES MINIMUM AND 0.124 INCHES MAXIMUM |
| APERTURE DIAMETER | 0.600 INCHES MINIMUM AND 0.610 INCHES MAXIMUM |
| COUNTERBORE DIAMETER | 0.870 INCHES MINIMUM AND 0.890 INCHES MAXIMUM |
| COUNTERBORE DEPTH | 0.050 INCHES MINIMUM AND 0.054 INCHES MAXIMUM |
| OVERALL THICKNESS | 0.168 INCHES MINIMUM AND 0.178 INCHES MAXIMUM |
| MOUNTING HOLE TYPE | ROUND, UNTHREADED |
| MOUNTING HOLE DIAMETER | 0.177 INCHES MINIMUM AND 0.187 INCHES MAXIMUM |
| MOUNTING HOLE ARRANGEMENT STYLE | HORIZONTAL CENTERLINE |
| DISTANCE BETWEEN HOLES ALONG LENGTH | 1.540 INCHES NOMINAL |
| DISTANCE FROM VERTICAL CENTERLINE TO CENTER OF RIGHT HOLE | 0.770 INCHES NOMINAL |
| SPECIAL FEATURES | ITEM IS 1.980 IN. NOM LONG AND 0.910 IN. MIN 0.960 IN. MAX LONG |
| END ITEM IDENTIFICATION | ACFT ENG J-85 |
