NSN 2530-00-278-2254

Part Details | PNEUMATIC TIRE WHEEL

2530-00-278-2254 A wheel with an integral or removable rim designed to mount a pneumatic tire. Includes wheels without rims but designed to accommodate pneumatic tire rims. May include tire(s). Excludes WHEEL, LANDING GEAR.

Alternate Parts: 8001719, 8001719, D10723, 8328178, 8001719, 2530-00-278-2254, 00-278-2254, 2530002782254, 002782254

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
25JAN 01, 196300-278-225417959 ( WHEEL, PNEUMATIC TIRE )
REFERENCE DRAWINGS & PICTURES

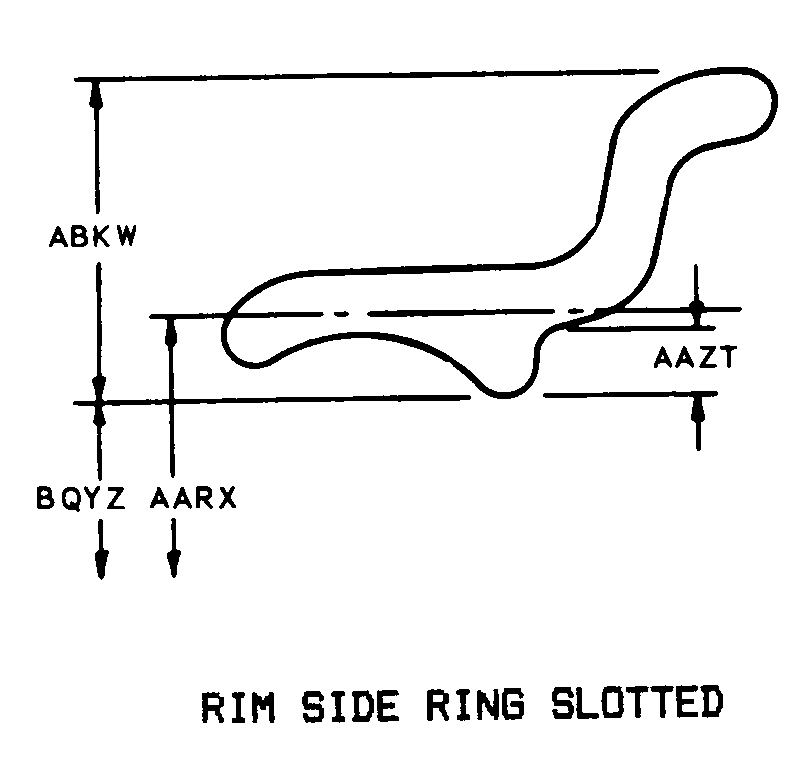

RIM SIDE RING SLOTTED

WHEEL,PNEUMATIC TIR | 2530-00-278-2254, 002782254
Cross Reference | NSN 2530-00-278-2254
Part Number Cage Code Manufacturer
800171918355BOEING COMPANY, THEDBA BOEING
800171988277BOEING COMPANY, THEDBA BOEING
D1072315659CLEVITE AN IMPERIAL CLEVITE COPOWDER METAL PRODUCTS DIV
832817819207U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM
800171919207U S ARMY TANK AUTOMOTIVE COMMANDAMSTA-IM-MM
Technical Data | NSN 2530-00-278-2254
Characteristic Specifications
TIRE RIM NOMINAL DIAMETER16.000 INCHES
TIRE NOT INCLUDED
DESIGN FORM DISK
DISK TYPE SINGLE
MOUNTING FACE TYPE CONVEX
OFFSET DISTANCE FROM RIM CENTERLINE TO OUTSIDE WHEEL MOUNTING FACE5.750 INCHES MINIMUM AND 5.875 INCHES MAXIMUM
LIGHTENING HOLE INCLUDED
LIGHTENING HOLE QUANTITY6
LIGHTENING HOLE HUB CAP MOUNTING FEATURE NOT INCLUDED
DESIGN TYPE INTEGRAL RIM
GROOVE DEPTH0.688 INCHES NOMINAL
OVERALL WIDTH7.125 INCHES NOMINAL
EFFECTIVE WIDTH6.250 INCHES NOMINAL
RING TYPE FOR WHICH DESIGNED SIDE
RING NOT INCLUDED
RING STYLE RIM SIDE RING SLOTTED
BOLT/STUD MOUNTING FACILITY NOT INCLUDED
VALVE HOLE SHAPE SLOTTED
MOUNTING TYPE FOR WHICH DESIGNED SINGLE TIRE
HUB CHARACTERISTIC DEMOUNTABLE
HUB NOT INCLUDED
PILOT HOLE DIAMETER5.248 INCHES MINIMUM AND 5.252 INCHES MAXIMUM
MOUNTING HOLE QUANTITY5
MOUNTING HOLE DIAMETER0.766 INCHES NOMINAL
MOUNTING BOLT CIRCLE DIAMETER6.875 INCHES NOMINAL
