NSN 9390-00-550-8805
Part Details | NONMETALLIC CHANNEL
9390-00-550-8805 A structural shape fabricated from nonmetallic material(s) having two vertical flanges that extend in the same direction from each end of a horizontal base. The vertical flanges may have various type tips and additional flanges which extend on the same plane as the base. It may have a reinforcing agent(s) and backing Excludes SEAL, NONMETALLIC CHANNEL.
Alternate Parts: 739773REVA, 9390-00-550-8805, 00-550-8805, 9390005508805, 005508805
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 93 | JAN 01, 1963 | 00-550-8805 | 30218 ( NONMETALLIC CHANNEL ) |
REFERENCE DRAWINGS & PICTURES
OPEN CHANNEL

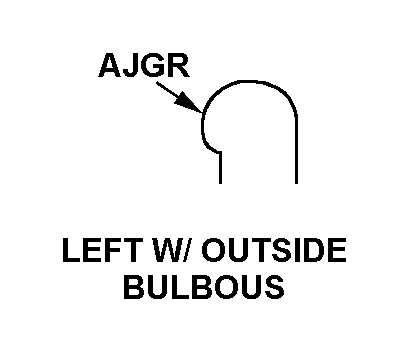

LEFT W/OUTSIDE BULBOUS
RIGHT W/ OUTSIDE BULBOUS
Cross Reference | NSN 9390-00-550-8805
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 739773REVA | 56232 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN |
Technical Data | NSN 9390-00-550-8805
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | OPEN CHANNEL |
| OVERALL HEIGHT | 0.375 INCHES NOMINAL |
| OVERALL WIDTH | 0.343 INCHES NOMINAL |
| RIGHT SIDE FLANGE HEIGHT | 0.297 INCHES NOMINAL |
| LEFT SIDE FLANGE THICKNESS | 0.093 INCHES NOMINAL |
| RIGHT SIDE FLANGE THICKNESS | 0.093 INCHES NOMINAL |
| BASE FLANGE THICKNESS | 0.078 INCHES NOMINAL |
| LEFT-SIDE FLANGE TIP STYLE | LEFT W/OUTSIDE BULBOUS |
| LEFT SIDE FLANGE TOP DIAMETER | 0.046 INCHES NOMINAL |
| RIGHT-SIDE FLANGE TIP STYLE | RIGHT W/ OUTSIDE BULBOUS |
| RIGHT SIDE FLANGE TOP DIAMETER | 0.046 INCHES NOMINAL |
| LENGTH | 51.500 INCHES NOMINAL |
| MATERIAL | RUBBER SYNTHETIC |
| MATERIAL DOCUMENT AND CLASSIFICATION | 76-012-58, TYPE GPC, SPERRY RAND CORP MFR REF SINGLE MATERIAL RESPONSE |
| NONMETALLIC HARDNESS RATING | 40.0 NOMINAL SHORE DUROMETER A |
| MINIMUM TENSILE STRENGTH | 1200 POUNDS PER SQUARE INCH |
| ENVIRONMENTAL PROTECTION | OIL RESISTANT |
