NSN 9390-00-092-8961
Part Details | NONMETALLIC CHANNEL
9390-00-092-8961 A structural shape fabricated from nonmetallic material(s) having two vertical flanges that extend in the same direction from each end of a horizontal base. The vertical flanges may have various type tips and additional flanges which extend on the same plane as the base. It may have a reinforcing agent(s) and backing Excludes SEAL, NONMETALLIC CHANNEL.
Alternate Parts: 13217, MILR3065, MIL-R-3065, 8636099, 9390-00-092-8961, 00-092-8961, 9390000928961, 000928961
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 93 | JAN 01, 1963 | 00-092-8961 | 30218 ( NONMETALLIC CHANNEL ) |
REFERENCE DRAWINGS & PICTURES
OPEN CHANNEL WITH ROUND BASE
LEFT INSIDE TAPER W/OUTSIDE RADIUS

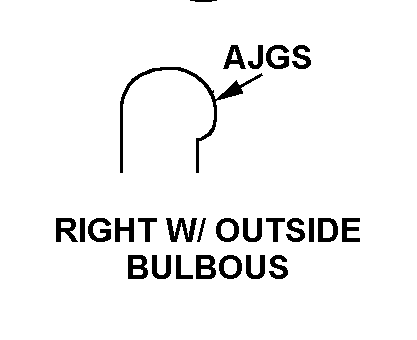

RIGHT W/ OUTSIDE BULBOUS
Cross Reference | NSN 9390-00-092-8961
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 13217 | 06650 | BELL AND HOWELL PHILLIPSBURG COCORPORATE OFFICES |
| MIL-R-3065 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
| 8636099 | 19200 | US ARMY ARDEC RDECOM |
Technical Data | NSN 9390-00-092-8961
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | OPEN CHANNEL WITH ROUND BASE |
| OVERALL HEIGHT | 0.469 INCHES NOMINAL |
| LEFT SIDE FLANGE THICKNESS | 0.062 INCHES NOMINAL |
| RIGHT SIDE FLANGE THICKNESS | 0.126 INCHES NOMINAL |
| FIRST SLOT/GROOVE DEPTH | 0.375 INCHES NOMINAL |
| OUTSIDE RADIUS | 0.094 INCHES NOMINAL |
| FIRST SLOT/GROOVE WIDTH | 0.062 INCHES NOMINAL |
| LEFT-SIDE FLANGE TIP STYLE | 1 LEFT INSIDE TAPER W/OUTSIDE RADIUS |
| RIGHT-SIDE FLANGE TIP STYLE | RIGHT W/ OUTSIDE BULBOUS |
| LENGTH | 54.156 INCHES NOMINAL |
| MATERIAL | RUBBER SYNTHETIC |
| MATERIAL DOCUMENT AND CLASSIFICATION | MIL-STD-417, TYPE R, CLASS RS, GRADE RS515 MIL STD SINGLE MATERIAL RESPONSE |
| NONMETALLIC HARDNESS RATING | 45.0 MINIMUM SHORE DUROMETER A AND 55.0 MAXIMUM SHORE DUROMETER A |
| MINIMUM TENSILE STRENGTH | 1500 POUNDS PER SQUARE INCH |
| ENVIRONMENTAL PROTECTION | WARP/TWIST |
| SPECIAL FEATURES | COLOR,BLACK |
| NONDEFINITIVE SPEC/STD DATA | RS CLASS AND RS515 GRADE AND R TYPE |
