NSN 9390-00-089-0602
Part Details | NONMETALLIC CHANNEL
9390-00-089-0602 A structural shape fabricated from nonmetallic material(s) having two vertical flanges that extend in the same direction from each end of a horizontal base. The vertical flanges may have various type tips and additional flanges which extend on the same plane as the base. It may have a reinforcing agent(s) and backing Excludes SEAL, NONMETALLIC CHANNEL.
Alternate Parts: 693840, 9390-00-089-0602, 00-089-0602, 9390000890602, 000890602
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 93 | MAR 18, 1972 | 00-089-0602 | 30218 ( NONMETALLIC CHANNEL ) |
REFERENCE DRAWINGS & PICTURES

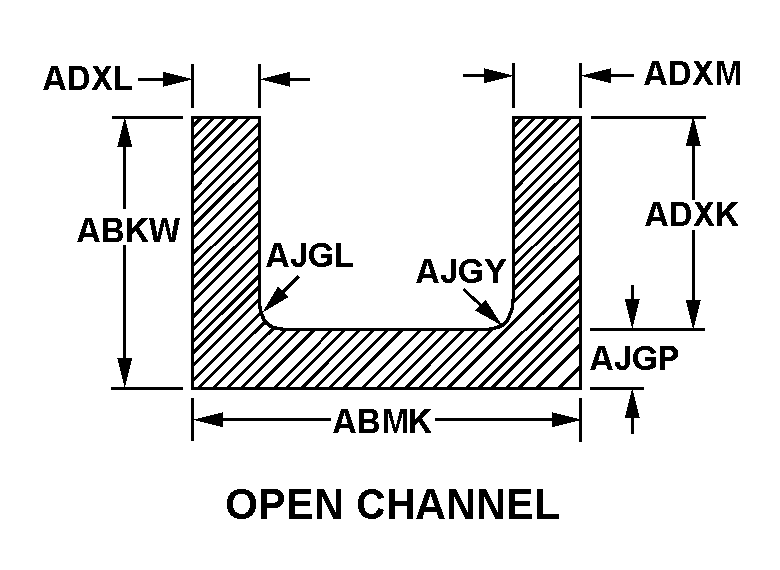

OPEN CHANNEL
LEFT INSIDE TAPER W/OUTSIDE RADIUS
RIGHT INSIDE TAPER W/OUTSIDE RADIUS
Cross Reference | NSN 9390-00-089-0602
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 693840 | 77445 | UNITED TECHNOLOGIES CORPORATIONDBA PRATT WHITNEY-SPARE PARTS |
Technical Data | NSN 9390-00-089-0602
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | OPEN CHANNEL |
| OVERALL HEIGHT | 0.130 INCHES MINIMUM AND 0.160 INCHES MAXIMUM |
| OVERALL WIDTH | 0.620 INCHES MINIMUM AND 0.645 INCHES MAXIMUM |
| RIGHT SIDE FLANGE HEIGHT | 0.130 INCHES MINIMUM AND 0.160 INCHES MAXIMUM |
| LEFT SIDE FLANGE THICKNESS | 0.060 INCHES MINIMUM AND 0.090 INCHES MAXIMUM |
| RIGHT SIDE FLANGE THICKNESS | 0.060 INCHES MINIMUM AND 0.090 INCHES MAXIMUM |
| FILLET RADIUS WHERE LEFT FLANGE JOINS BASE FLANGE | 0.016 INCHES MINIMUM AND 0.047 INCHES MAXIMUM |
| BASE FLANGE THICKNESS | 0.060 INCHES MINIMUM AND 0.070 INCHES MAXIMUM |
| FILLET RADIUS WHERE RIGHT FLANGE JOINS BASE FLANGE | 0.016 INCHES MINIMUM AND 0.047 INCHES MAXIMUM |
| LEFT-SIDE FLANGE TIP STYLE | 1 LEFT INSIDE TAPER W/OUTSIDE RADIUS |
| RIGHT-SIDE FLANGE TIP STYLE | 1 RIGHT INSIDE TAPER W/OUTSIDE RADIUS |
| LENGTH | 2.120 INCHES MINIMUM AND 2.140 INCHES MAXIMUM |
| MATERIAL | |
| MATERIAL DOCUMENT AND CLASSIFICATION | AMS 3303 NATIONAL SPEC SINGLE MATERIAL RESPONSE |
| NONMETALLIC HARDNESS RATING | 55.0 MINIMUM SHORE DUROMETER A AND 65.0 MAXIMUM SHORE DUROMETER A |
| ENVIRONMENTAL PROTECTION | WARP/TWIST |
