NSN 9390-00-041-5028
Part Details | NONMETALLIC ANGLE
9390-00-041-5028 A structural shape fabricated from nonmetallic material(s) resembling the letter "L" in cross-sectional form. It may have a reinforcing agent(s) and backing. Excludes SEAL, NONMETALLIC ANGLE.
Alternate Parts: LS2907, AMS3240, AMS-3240, 9390-00-041-5028, 00-041-5028, 9390000415028, 000415028
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 93 | NOV 17, 1972 | 00-041-5028 | 30217 ( NONMETALLIC ANGLE ) |
REFERENCE DRAWINGS & PICTURES

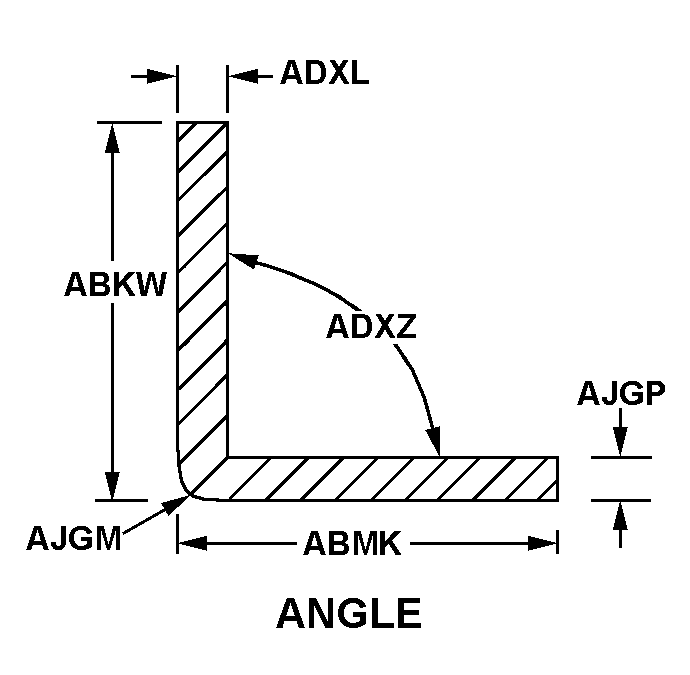

ANGLE

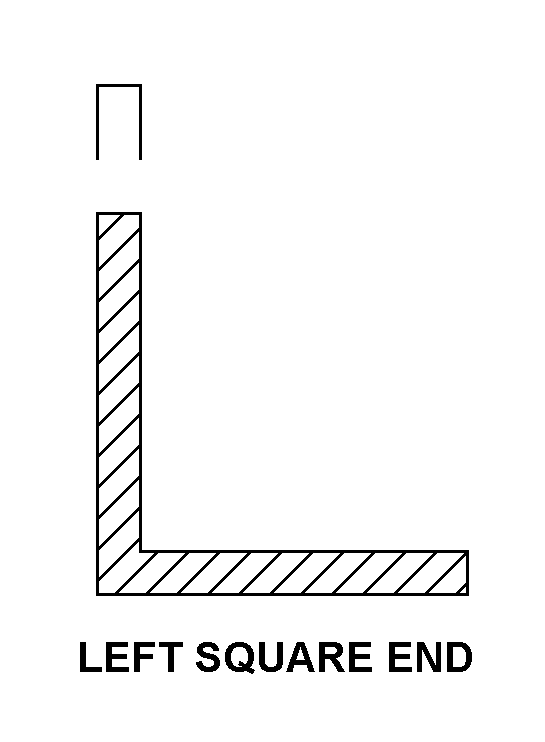

LEFT SQUARE END

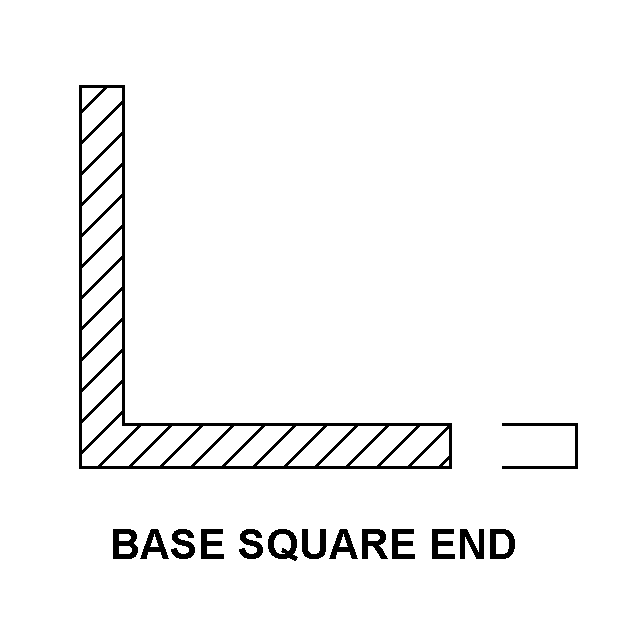

BASE SQUARE END
Cross Reference | NSN 9390-00-041-5028
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| LS2907 | 98897 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN AERONAUTICS |
| AMS-3240 | 81343 | SOCIETY OF AUTOMOTIVE ENGINEERS INC |
Technical Data | NSN 9390-00-041-5028
| Characteristic | Specifications |
|---|---|
| CROSS-SECTIONAL SHAPE STYLE | ANGLE |
| OVERALL HEIGHT | 0.980 INCHES MINIMUM AND 1.100 INCHES MAXIMUM |
| OVERALL WIDTH | 0.120 INCHES MINIMUM AND 0.140 INCHES MAXIMUM |
| LEFT SIDE FLANGE THICKNESS | 0.058 INCHES MINIMUM AND 0.078 INCHES MAXIMUM |
| BASE FLANGE THICKNESS | 0.120 INCHES MINIMUM AND 0.140 INCHES MAXIMUM |
| OUTER RADIUS WHERE LEFT FLANGE JOINS BASE FLANGE | 0.088 INCHES MINIMUM AND 0.108 INCHES MAXIMUM |
| LEFT INSIDE ANGLE IN DEG | 90.0 |
| LEFT-SIDE FLANGE TIP STYLE | LEFT SQUARE END |
| BASE FLANGE TIP STYLE | BASE SQUARE END |
| MATERIAL | RUBBER CHLOROPRENE CLASS CR |
| MATERIAL DOCUMENT AND CLASSIFICATION | AMS 3240 ASSN STD SINGLE MATERIAL RESPONSE |
| NONMETALLIC HARDNESS RATING | 35.0 MINIMUM SHORE DUROMETER A AND 45.0 MAXIMUM SHORE DUROMETER A |
| MINIMUM TENSILE STRENGTH | 900 POUNDS PER SQUARE INCH |
| TEMP RATING | -40.0 DEG CELSIUS AND 100.0 DEG CELSIUS |
| ENVIRONMENTAL PROTECTION | OIL RESISTANT AND TEAR AND LOW TEMPERATURE AND HEAT DRY AND WEATHER RESISTANT |
| SPECIFICATION/STANDARD DATA | 81343-AMS 3240 PROFESSIONAL/INDUSTRIAL ASSOCIATION STANDARD |
