NSN 6685-00-074-0937
Part Details | SELF-INDICATING THERMOMETER
6685-00-074-0937 An item that has confined liquid whose physical property(ies) changes with variation in temperature and indicates the temperature to a division or number on a graduated scale(s). May include flexible tubing (capillary) for indoor/outdoor applications. Excludes: THERMOMETER, CLINICAL, HUMAN.
Alternate Parts: 12ES321, 6685-00-074-0937, 00-074-0937, 6685000740937, 000740937
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1963 | 00-074-0937 | 42787 ( THERMOMETER, SELF-INDICATING ) |
REFERENCE DRAWINGS & PICTURES

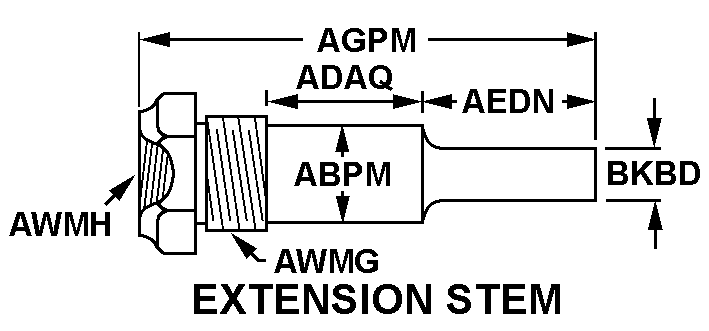

EXTENSION STEM
90 DEG BACK ANGLE
Cross Reference | NSN 6685-00-074-0937
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 12ES321 | 59310 | ABB KENT-TAYLOR INC |
Technical Data | NSN 6685-00-074-0937
| Characteristic | Specifications |
|---|---|
| SCALE TYPE | PAPER |
| SCALE MEASUREMENT RANGE | +30.000 TO +240.000 DEG FAHRENHEIT |
| STYLE DESIGNATOR | 90 DEG BACK ANGLE |
| OVERALL LENGTH | 10.094 INCHES NOMINAL |
| SEPARABLE SOCKET STYLE | EXTENSION STEM |
| BODY DIAMETER | 1.063 INCHES NOMINAL |
| BODY LENGTH | 6.000 INCHES NOMINAL |
| BULB TIP OUTSIDE DIAMETER | 0.625 INCHES NOMINAL |
| SOCKET OVERALL LENGTH | 8.875 INCHES NOMINAL |
| TIP LENGTH | 2.563 INCHES NOMINAL |
| EXTERNAL THREAD SIZE | 1 IN. NPT |
| INTERNAL THREAD SIZE | 1 IN. |
| ACTUATING MEDIUM | ALCOHOL |
| DESIGN TYPE | FLUCTUATING |
| FEATURES PROVIDED | EXPANSION CHAMBER AND PROTECTIVE GLASS/PLASTIC |
| SCALE INSCRIPTION/BACKGROUND COLOR | BLACK MARKING ON WHITE BACKGROUND |
| SCALE SMALLEST INCREMENT | 2.0 DEG FAHRENHEIT |
