NSN 6675-00-032-2391
Part Details | SURVEYING LEVEL
6675-00-032-2391 An instrument consisting of a leveling and sighting device, used for general topographic measurements, such as determining and delineating the form, extent or the like, of a tract of land. It is manually adjusted. Excludes CLINOMETER, ELEVATION AND DEPRESSION, SURVEYING and LEVEL, OPTICAL, AUTOMATIC.
Alternate Parts: 45, MILL3765, 6675-00-032-2391, 00-032-2391, 6675000322391, 000322391
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1963 | 00-032-2391 | 04391 ( LEVEL, SURVEYING ) |
REFERENCE DRAWINGS & PICTURES

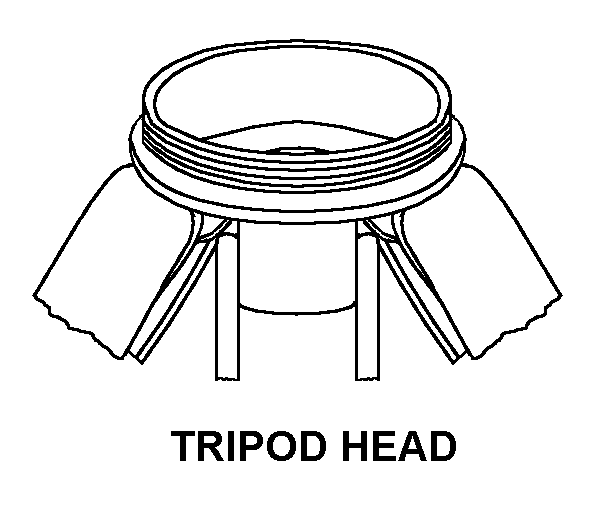

TRIPOD HEAD
Cross Reference | NSN 6675-00-032-2391
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 45 | 09201 | BRUNSON INSTRUMENT COMPANY INC |
| MILL3765 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
Technical Data | NSN 6675-00-032-2391
| Characteristic | Specifications |
|---|---|
| UNIT TYPE | MOUNTED |
| LEVELING SCREW QUANTITY | 4 |
| SIGHTING DEVICE TYPE | TELESCOPE |
| TELESCOPE TYPE | ERECTING |
| TELESCOPE LENGTH | 18.000 INCHES NOMINAL |
| FOCUSING TYPE | INTERNAL |
| DIAMETER MAGNIFYING POWER | 32.0 NOMINAL |
| STADIA HAIR | INCLUDED |
| EFFECTIVE APERTURE SIZE | 1.500 INCHES NOMINAL |
| LEVEL TYPE | DUMPY |
| ILLUMINATED FEATURE | NOT INCLUDED |
| SPIRIT LEVEL SENSITIVITY | 25 SEC |
| HORIZONTAL CIRCLE | NOT INCLUDED |
| HORIZONTAL CIRCLE VERNIER | NOT INCLUDED |
| TRIPOD HEAD STYLE | TRIPOD HEAD |
| THREAD SIZE | 3-1/2-8 |
| TRIPOD | INCLUDED |
| ACCESSORY COMPONENTS AND QUANTITY | BRUSH LENS 1,CAP DUST OBJECTIVE LENS 1,COVER WATERPROOF 1,GREASE LUBRICATING INSTRUMENT 1/4 OUNCE TUBE 1,PINS ADJUSTING 2,SCREWDRIVER 1,SUNSHADE OBJECTIVE LENS METAL 1,VIAL LEVEL 1,WRENCH FOR SEPARATING SOCKETS 1 |
| CASE | PROVIDED |
| DEPARTURE FROM CITED DOCUMENT | PAC BCTF |
