NSN 6675-00-027-0051
Part Details | SURVEYING LEVEL
6675-00-027-0051 An instrument consisting of a leveling and sighting device, used for general topographic measurements, such as determining and delineating the form, extent or the like, of a tract of land. It is manually adjusted. Excludes CLINOMETER, ELEVATION AND DEPRESSION, SURVEYING and LEVEL, OPTICAL, AUTOMATIC.
Alternate Parts: N3, 6675-00-027-0051, 00-027-0051, 6675000270051, 000270051
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1963 | 00-027-0051 | 04391 ( LEVEL, SURVEYING ) |
REFERENCE DRAWINGS & PICTURES

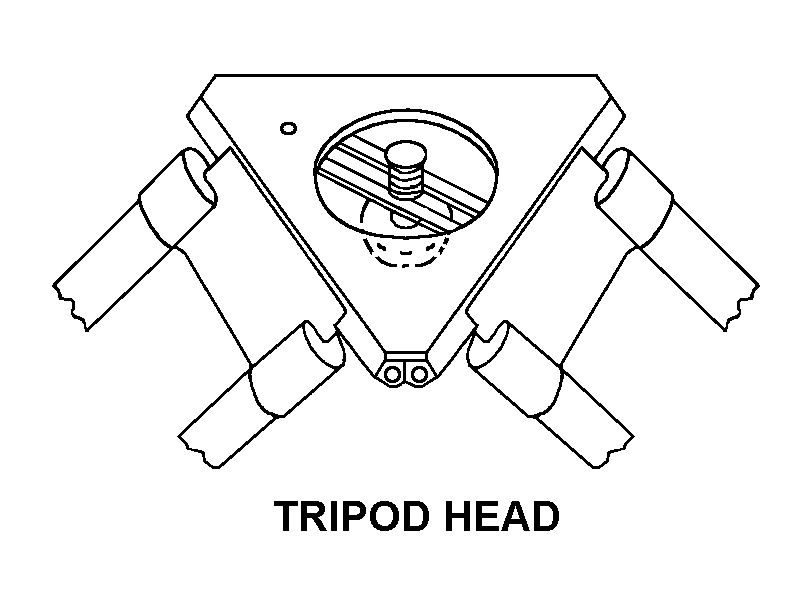

TRIPOD HEAD
Cross Reference | NSN 6675-00-027-0051
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| N3 | S3890 | LEICA GEOSYSTEMS AG |
Technical Data | NSN 6675-00-027-0051
| Characteristic | Specifications |
|---|---|
| UNIT TYPE | MOUNTED |
| LEVELING SCREW QUANTITY | 3 |
| SIGHTING DEVICE TYPE | TELESCOPE |
| TELESCOPE TYPE | INVERTING |
| TELESCOPE LENGTH | 295.000 MILLIMETERS NOMINAL |
| FOCUSING TYPE | INTERNAL |
| DIAMETER MAGNIFYING POWER | 42.0 NOMINAL |
| STADIA HAIR | NOT INCLUDED |
| EFFECTIVE APERTURE SIZE | 50.000 MILLIMETERS NOMINAL |
| LEVEL TYPE | PRECISE TILTING |
| ILLUMINATED FEATURE | NOT INCLUDED |
| SPIRIT LEVEL SENSITIVITY | 10 SEC |
| HORIZONTAL CIRCLE | NOT INCLUDED |
| HORIZONTAL CIRCLE VERNIER | NOT INCLUDED |
| TRIPOD HEAD STYLE | TRIPOD HEAD |
| BINDING SCREW THREAD SIZE | 5/8-11 |
| TRIPOD | INCLUDED |
| ACCESSORY COMPONENTS AND QUANTITY | PIN ADJUSTING 1,BRUSH HAIR 1,SPANNER HEXAGONAL 1,SCREWDRIVER 1 |
| CASE | PROVIDED |
