NSN 5935-00-058-6781

Part Details | ELECTRICAL PLUG CONNECTOR

5935-00-058-6781 An electrical fitting with electrical contacts, constructed to be affixed to the end of a cable, conduit, coaxial line, cord or wiring for convenience in joining with other electrical connector(s) or PRINTED WIRING BOARD and is not designed to be mounted on a bulkhead, chasses, panel, PRINTED WIRING BOARD, or the like. Excludes JACK, TELEPHONE; JACK, TIP; PLUG, TELEPHONE; PLUG TIP; INSERT, ELECTRICAL CONNECTOR; CONNECTOR BODY (as modified); and SOCKET, PLUG-IN, ELECTRONIC COMPONENTS. See also LEAD ASSEMBLY, ELECTRICAL; WIRING HARNESS (as modified); and CABLE ASSEMBLY (as modified). For items without inserts, see SHELL, ELECTRICAL CONNECTOR.

Alternate Parts: 3138W, 3138W72, 3138W-72, 3138W72, 3138W-72, 5935-00-058-6781, 00-058-6781, 5935000586781, 000586781

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196100-058-678101938 ( CONNECTOR, PLUG, ELECTRICAL )

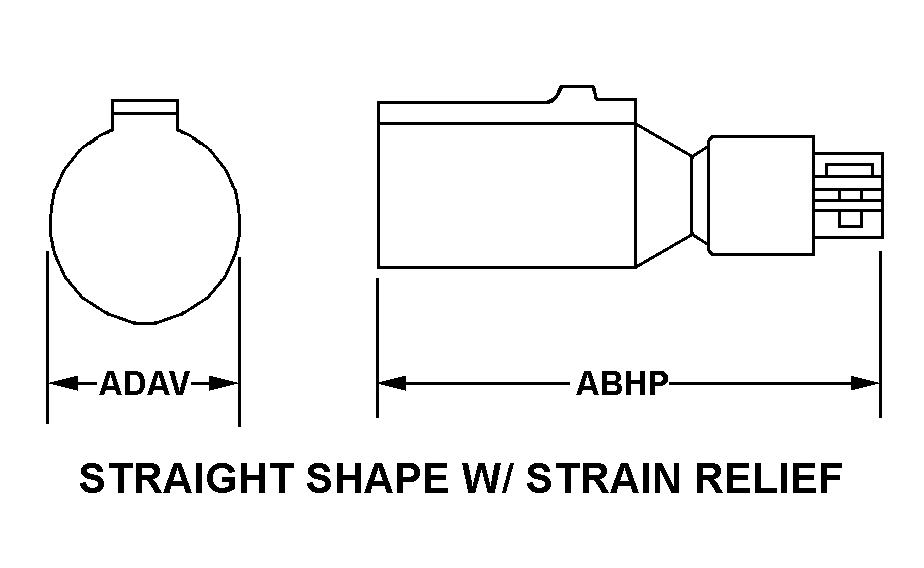

REFERENCE DRAWINGS & PICTURES

STRAIGHT SHAPE W/STRAIN RELIEF

CONNECTOR,PLUG,ELEC | 5935-00-058-6781, 000586781
Cross Reference | NSN 5935-00-058-6781
Part Number Cage Code Manufacturer
3138W78011MIDLAND-ROSS CORPRUSSELLSTOLL DIV
3138W-7278011MIDLAND-ROSS CORPRUSSELLSTOLL DIV
3138W-7256501THOMAS & BETTS CORPORATION
Technical Data | NSN 5935-00-058-6781
Characteristic Specifications
BODY STYLE STRAIGHT SHAPE W/STRAIN RELIEF
OVERALL LENGTH8.094 INCHES NOMINAL
OVERALL DIAMETER2.469 INCHES NOMINAL
CONNECTOR CABLE STRAIN RELIEF METHOD CABLE CLAMP
CABLE ENTRANCE DIAMETER2.844 INCHES NOMINAL
SHELL TYPE SOLID
SHELL MATERIAL IRON
SHELL SURFACE TREATMENT SILVER
POLARIZATION METHOD KEYWAY OR MULTIPLE KEYWAY
INSERT POSITION IN DEG0.0
MATING END QUANTITY1
PRECIOUS MATERIAL GOLD AND SILVER
PRECIOUS MATERIAL AND WEIGHT0.020 GOLD GRAINS, TROY AND 0.100 SILVER GRAINS, TROY
PRECIOUS MATERIAL AND LOCATIONCONTACT SURFACES GOLD AND BODY SURFACES SILVER
