NSN 5935-00-058-0364

Part Details | CONNECTOR ADAPTER

5935-00-058-0364 An adapter with electrical contacts which provides facilities for joining two or more electrical connectors, whose design or function will not normally warrant their junction. It is not designed for permanent attachment to a cable, cord, coaxial line, or wire. The physical shape of an electrical connector should not be the determining factor of its name. Tee, angle, straight, and Y-shaped adapters are all ADAPTER, CONNECTOR. Excludes ADAPTER, CONNECTOR TO LAMPBASE; ADAPTER, LAMPHOLDER TO CONNECTOR; ADAPTER (1), CABLE CLAMP TO CONNECTOR; and ADAPTER, LAMPHOLDER. For items designed as a mechanical connection between an electrical conduit and an electrical connector, see ADAPTER (1), ELECTRICAL CONDUIT.

Alternate Parts: 86857, 123SEAV1512013, 123SEAV15120-13, 86857, 5935-00-058-0364, 00-058-0364, 5935000580364, 000580364

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JUN 06, 196700-058-036415091 ( ADAPTER, CONNECTOR )

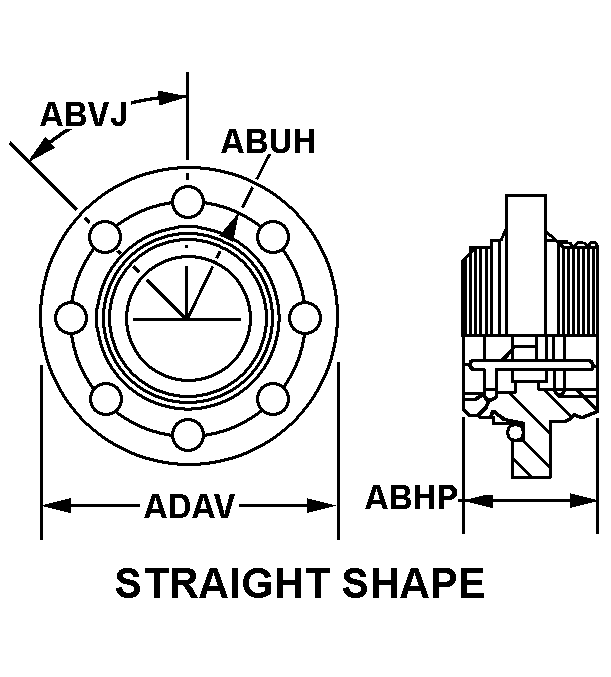

REFERENCE DRAWINGS & PICTURES

STRAIGHT SHAPE

ADAPTER,CONNECTOR | 5935-00-058-0364, 000580364
Cross Reference | NSN 5935-00-058-0364
Part Number Cage Code Manufacturer
8685715280NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV ES DEFENSIVE SYSTEMS DIVISION
123SEAV15120-1326512NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV MISSION SYSTEMS
8685726916NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV MULTIPLE
Technical Data | NSN 5935-00-058-0364
Characteristic Specifications
BODY STYLE STRAIGHT SHAPE
OVERALL LENGTH1.564 INCHES NOMINAL
MOUNTING HOLE CIRCLE RADIUS1.375 INCHES NOMINAL
OVERALL DIAMETER3.031 INCHES MINIMUM AND 3.094 INCHES MAXIMUM
UNTHREADED MOUNTING HOLE DIAMETER0.183 INCHES MINIMUM AND 0.193 INCHES MAXIMUM
CONNECTOR LOCKING METHOD FRICTION AND BAYONET PIN
SHELL TYPE SOLID
SHELL MATERIAL ALUMINUM ALLOY 6061
SHELL MATERIAL DOCUMENT AND CLASSIFICATIONQQ-A-325 FED SPEC SINGLE MATERIAL RESPONSE
MATING END QUANTITY2
