NSN 5935-00-056-6387

Part Details | PLUG-IN ELECTRONIC COMPONENTS SOCKET

5935-00-056-6387 An item designed to electrically connect and mechanically position the base of an item having plug-in-type contacts, and to facilitate replacement of the item accommodated. It includes sockets which accommodate the contacts of capacitors, coils, crystals, electron tubes, relays, semiconductor devices and vibrators. Excludes sockets or receptacles designed to accommodate plug-in component circuit boards (printed circuit boards) and electronic modules or sub-assemblies. Also excludes heat-dissipating (not heat-sinks) sockets for mounting "power transistors".

Alternate Parts: 7489470P1, 7489470P1, 5935-00-056-6387, 00-056-6387, 5935000566387, 000566387

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59MAY 27, 196700-056-638728914 ( SOCKET, PLUG-IN ELECTRONIC COMPONENTS )
REFERENCE DRAWINGS & PICTURES

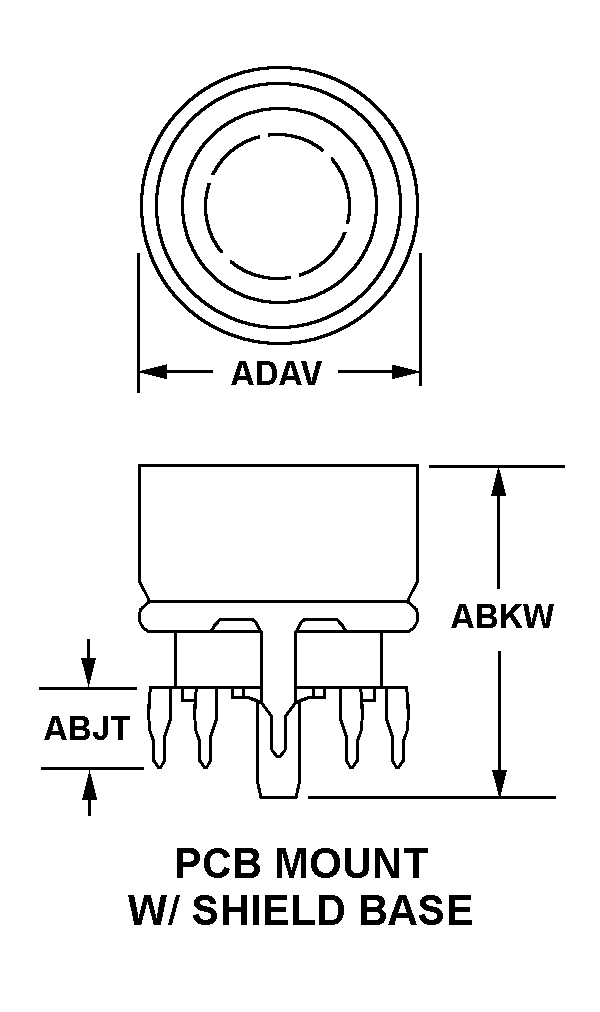

PCB MOUNT W/SHIELD BASE

SOCKET,PLUG-IN ELEC | 5935-00-056-6387, 000566387

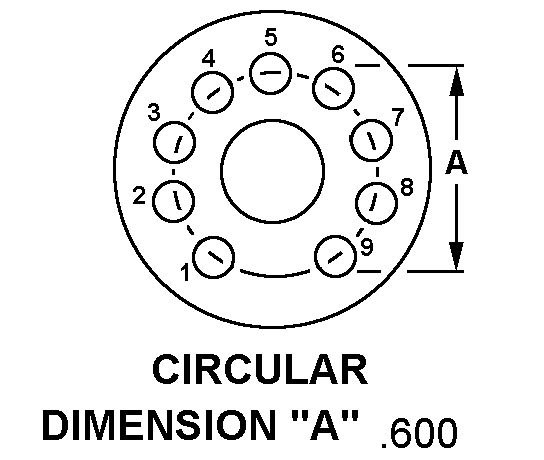

CIRCULAR

SOCKET,PLUG-IN ELEC | 5935-00-056-6387, 000566387
Cross Reference | NSN 5935-00-056-6387
Part Number Cage Code Manufacturer
7489470P108771GENERAL ELECTRIC COMOBILE COMMUNICATIONS BUSINESS DIV
7489470P133173MPD, INC.
Technical Data | NSN 5935-00-056-6387
Characteristic Specifications
CONTACT POSITION ARRANGEMENT STYLE CIRCULAR
ACCOMMODATED CONTACT QUANTITY9
CONTACT MAXIMUM CURRENT RATING IN AMPS1.0
CONTACT MATERIAL PHOSPHOR BRONZE
CONTACT SURFACE TREATMENTG0000 ANY ACCEPTABLE
BODY STYLE PCB MOUNT W/SHIELD BASE
TERMINAL LENGTH0.250 INCHES NOMINAL
OVERALL HEIGHT0.656 INCHES NOMINAL
OVERALL DIAMETER1.031 INCHES NOMINAL
BODY MATERIAL PLASTIC AND Y0000 ANY ACCEPTABLE
TERMINAL TYPE AND QUANTITY9 PRINTED CIRCUIT
MOUNTING TYPE FOR WHICH DESIGNED PRINTED CIRCUIT
MOUNTING METHOD TERMINAL
POLARIZATION TYPE CONTACT POSITION
FURNISHED ITEMS AND QUANTITY1 GROUNDING STRAP
FEATURES PROVIDED CENTER SHIELD
PRECIOUS MATERIAL SILVER
PRECIOUS MATERIAL AND WEIGHT0.009 SILVER GRAINS, TROY
PRECIOUS MATERIAL AND LOCATIONCONTACT SURFACES SILVER
