NSN 5935-00-044-4001

Part Details | ELECTRICAL CONNECTOR SHELL

5935-00-044-4001 The outside case of one or more connectors into which the dielectric materials and contacts are assembled. Also includes shell for ADAPTER, CONNECTOR. See also SHIELD, ELECTRICAL CONNECTOR and COVER, ELECTRICAL CONNECTOR.

Alternate Parts: 5448554002, 544-8554-002, 5935-00-044-4001, 00-044-4001, 5935000444001, 000444001

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196100-044-400161026 ( SHELL, ELECTRICAL CONNECTOR )
REFERENCE DRAWINGS & PICTURES

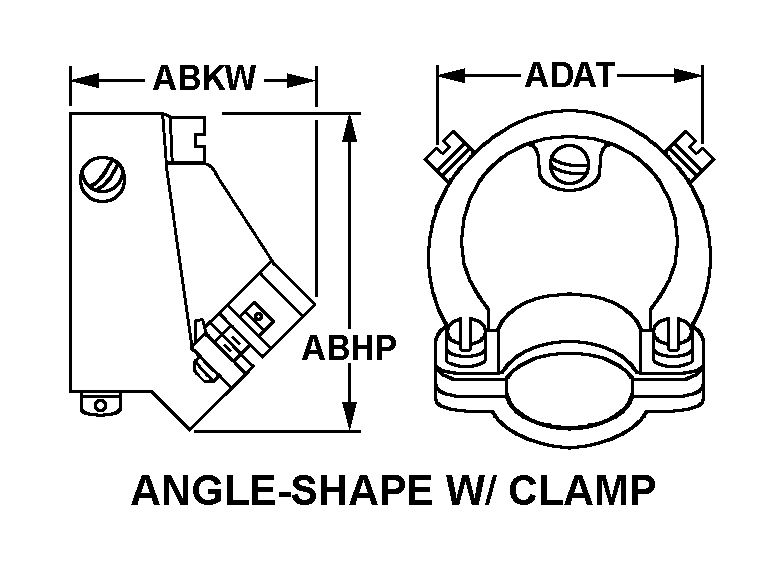

ANGLE SHAPE W/CLAMP

SHELL,ELECTRICAL CO | 5935-00-044-4001, 000444001
Cross Reference | NSN 5935-00-044-4001
Part Number Cage Code Manufacturer
544-8554-00213499ROCKWELL COLLINS, INC.DBA GOVERNMENT SYSTEMS
Technical Data | NSN 5935-00-044-4001
Characteristic Specifications
STYLE DESIGNATOR ANGLE SHAPE W/CLAMP
OVERALL LENGTH0.500 INCHES NOMINAL
OVERALL HEIGHT0.281 INCHES NOMINAL
BODY WIDTH0.476 INCHES NOMINAL
MATERIAL COPPER ALLOY
SURFACE TREATMENT SILVER
MOUNTING FACILITY TYPE AND QUANTITY1 THREADED COUPLING
THREAD SERIES DESIGNATOR UNEF
NOMINAL THREAD SIZE0.216 INCHES
THREAD CLASS2B
THREAD QUANTITY PER INCH32
THREAD DIRECTION RIGHT-HAND
CABLE OPENING QUANTITY1
CABLE OPENING DIAMETER0.128 INCHES MAXIMUM
PRECIOUS MATERIAL AND LOCATIONSHIELD BODY SILVER
