NSN 5920-00-199-9227
Part Details | RECEPTACLE FUSEHOLDER
5920-00-199-9227 A fuseholder which is specifically designed to accommodate one or more FUSE, PLUG. Excludes FUSEHOLDER, BLOCK.
Alternate Parts: H227781ITEM117, H227-781ITEM117, D01, SRD1, H227781ITEM117, H227-781ITEM117, H227781ITEM117, H227-781ITEM117, 5920-00-199-9227, 00-199-9227, 5920001999227, 001999227
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-199-9227 | 28910 ( FUSEHOLDER, RECEPTACLE ) |
REFERENCE DRAWINGS & PICTURES

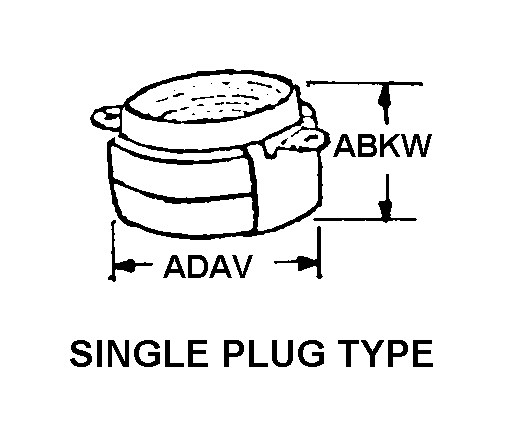

SINGLE PLUG TYPE
ONE HOLE MOUNTING
Cross Reference | NSN 5920-00-199-9227
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| H227-781ITEM117 | 64959 | AMERICAN TELEPHONE AND TELEGRAPH CO |
| D01 | 71400 | COOPER BUSSMANN, LLCDBA COOPER BUSSMANN |
| SRD1 | 71400 | COOPER BUSSMANN, LLCDBA COOPER BUSSMANN |
| H227-781ITEM117 | 3B4M0 | LUCENT TECHNOLOGIES INCCORPORATE HEADQUARTERS |
| H227-781ITEM117 | 06KW9 | LUCENT TECHNOLOGIES INCDBA FEDERAL MARKETING GROUP |
Technical Data | NSN 5920-00-199-9227
| Characteristic | Specifications |
|---|---|
| FUSE ACCOMMODATION QUANTITY | 1 |
| CURRENT CARRYING RATING IN AMPS | 1.0 |
| VOLTAGE IN VOLTS | 125.0 |
| FUSE TERMINAL TYPE ACCOMMODATED | SCREW BASE |
| TERMINAL TYPE AND QUANTITY | 2 WIRE LEAD |
| WIRE LEAD LENGTH | 2.000 INCHES NOMINAL |
| CONTACT MATERIAL | BRASS |
| CONTACT SURFACE TREATMENT | NICKEL PLATED |
| BODY STYLE | SINGLE PLUG TYPE |
| OVERALL HEIGHT | 1.125 INCHES NOMINAL |
| OVERALL DIAMETER | 2.000 INCHES NOMINAL |
| MOUNTING HOLE STYLE | 5 ONE HOLE MOUNTING |
| CENTER TO CENTER DISTANCE BETWEEN OUTSIDE MOUNTING HOLES ALONG LENGTH | 1.500 INCHES NOMINAL |
| BUSHING HOLE DIAMETER | 1.000 INCHES NOMINAL |
| MOUNTING HOLE QUANTITY | 2 |
| MOUNTING HOLE DIAMETER | 0.156 INCHES NOMINAL |
| INTERNAL CIRCUIT CONFIGURATION AND POLE QUANTITY | 1 POLE, MAINLINE, FUSED |
| BODY MATERIAL | PLASTIC |
