NSN 5340-00-003-1079
Part Details | EXTENSION DRAWER SLIDE
5340-00-003-1079 An item designed to be installed in a cabinet or rack to provide support and a sliding or rolling surface for a drawer, or the like. A portion of the slide extends with the drawer to provide support when the drawer is in the open position.
Alternate Parts: 1503111AL, 1503111AL, 105481281, 10548128-1, 5340-00-003-1079, 00-003-1079, 5340000031079, 000031079
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | MAY 13, 1972 | 00-003-1079 | 28191 ( SLIDE, DRAWER, EXTENSION ) |

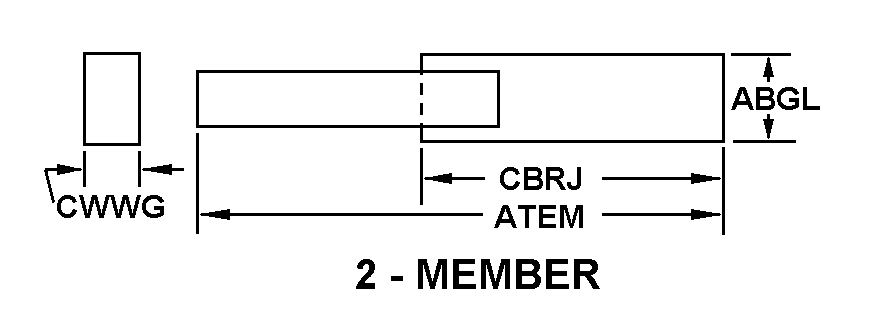

REFERENCE DRAWINGS & PICTURES
2 - MEMBER
Cross Reference | NSN 5340-00-003-1079
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1503111AL | 05236 | JONATHAN ENGINEERED SOLUTIONS CORP.DBA JONATHAN ENGINEERED SOLUTIONS |
| 1503111AL | SK721 | JONATHAN ENGINEERED SOLUTIONSDBA JONATHAN MAQUILADORA DE RIELES |
| 10548128-1 | 19200 | US ARMY ARDEC RDECOM |
Technical Data | NSN 5340-00-003-1079
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | 2 - MEMBER |
| WIDTH | 3.500 INCHES NOMINAL |
| EXTENDED LENGTH | 28.250 INCHES NOMINAL |
| CLOSED LENGTH | 19.250 INCHES NOMINAL |
| HEIGHT | 0.500 INCHES NOMINAL |
| MOUNTING METHOD | UNTHREADED HOLE |
| SIDE FOR WHICH DESIGNED | LEFT HAND |
| SPECIAL FEATURES | QUICK DISCONNECT SLIDE WITH ADJUSTABLE SHOCK BLOCK |
| END ITEM IDENTIFICATION | USED ON M11836262 |
