NSN 5315-00-006-9855
Part Details | HEADLESS SHOULDER PIN
5315-00-006-9855 A cylindrically-shaped headless item, having a shank at one or both ends. It is used for aligning, fastening, or transfer of torque and/or thrust by fitting into corresponding holes of another item. It may be threaded on one end.
Alternate Parts: 2416290, 5315-00-006-9855, 00-006-9855, 5315000069855, 000069855
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JUN 28, 1972 | 00-006-9855 | 16749 ( PIN, SHOULDER, HEADLESS ) |
REFERENCE DRAWINGS & PICTURES
CHAMFERED
ROUND
CHAMFERED
ROUND

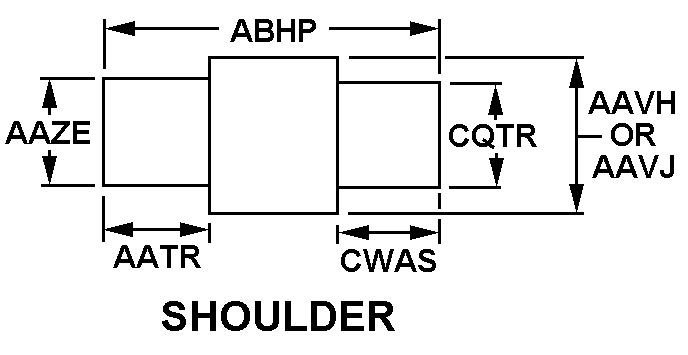

SHOULDER
Cross Reference | NSN 5315-00-006-9855
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 2416290 | 10001 | NAVAIR AND NAVSEA MANAGEDORIGINAL DESIGN ACTIVITY DWG NOT |
Technical Data | NSN 5315-00-006-9855
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SHOULDER |
| SHANK LENGTH | 0.500 INCHES NOMINAL |
| SHOULDER DIAMETER | 1.000 INCHES NOMINAL |
| SHANK DIAMETER | 0.375 INCHES NOMINAL |
| OVERALL LENGTH | 2.250 INCHES NOMINAL |
| SECOND SHANK DIAMETER | 0.250 INCHES NOMINAL |
| SECOND SHANK LENGTH | 1.625 INCHES NOMINAL |
| FIRST END STYLE | CHAMFERED |
| FIRST END TAPER LENGTH | 0.031 INCHES NOMINAL |
| FIRST END TAPER ANGLE | 45.0 DEGREES NOMINAL |
| SECOND END RELATIONSHIP WITH FIRST END | NOT IDENTICAL |
| SECOND END STYLE | ROUND |
| SECOND END OUTER RADIUS | 0.125 INCHES NOMINAL |
| FIRST END LOCATION | THREADED END |
| THREAD SERIES DESIGNATOR | UNC |
| NOMINAL THREAD SIZE | 0.375 INCHES |
| THREAD CLASS | 2A |
| THREAD DIRECTION | RIGHT-HAND |
| THREAD LENGTH | 0.406 INCHES NOMINAL |
