NSN 5310-00-004-5119
Part Details | ASSEMBLED WASHER SELF-LOCKING NUT
5310-00-004-5119 A nut on which has been assembled a nonremovable washer. An integral feature is incorporated for locking on the threads of a mating member.
Alternate Parts: F12N7699820, F12N7699-820, NE82358, NE8235-8, MS212248, MS21224-8, MS212248, MS21224-8, 5310-00-004-5119, 00-004-5119, 5310000045119, 000045119
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | JUN 07, 1972 | 00-004-5119 | 29736 ( NUT, SELF-LOCKING, ASSEMBLED WASHER ) |
REFERENCE DRAWINGS & PICTURES

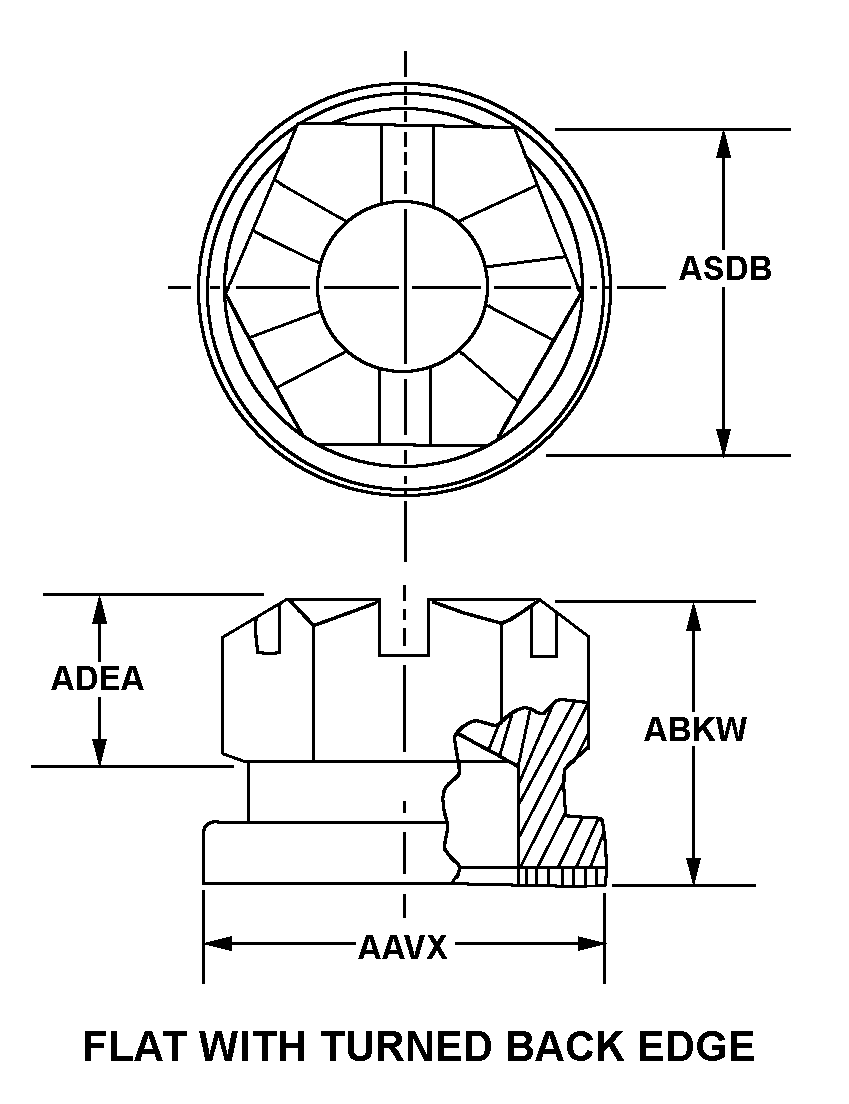

FLAT WITH TURNED BACK EDGE
Cross Reference | NSN 5310-00-004-5119
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| F12N7699-820 | 27687 | GREER STOP NUT INC. |
| NE8235-8 | 72962 | HARVARD INDUSTRIES INC |
| MS21224-8 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
| MS21224-8 | 80205 | NATIONAL AEROSPACE STANDARDSCOMMITTEE AEROSPACE INDUSTRIES |
Technical Data | NSN 5310-00-004-5119
| Characteristic | Specifications |
|---|---|
| THREAD SERIES | UNJF |
| NOMINAL THREAD SIZE | 0.500 INCHES |
| THREAD QUANTITY PER INCH | 20 |
| THREAD CLASS | 3B |
| THREAD DIRECTION | RIGHT-HAND |
| NUT STYLE | FLAT WITH TURNED BACK EDGE |
| WASHER OUTSIDE DIAMETER | 0.895 INCHES MINIMUM AND 0.925 INCHES MAXIMUM |
| OVERALL HEIGHT | 0.536 INCHES MINIMUM AND 0.576 INCHES MAXIMUM |
| WIDTH ACROSS FLATS | 0.741 INCHES MINIMUM AND 0.752 INCHES MAXIMUM |
| LOCKING FEATURE | PREVAILING TORQUE WITH NONMETALLIC INSERT |
| TEMP RATING | 250.0 DEG FAHRENHEIT MAXIMUM |
| BEARING SURFACE FINISH | 125.0 MICROINCHES |
