NSN 5306-00-018-6678
Part Details | HOOK BOLT
5306-00-018-6678 An externally threaded device whose threaded portion is of nominal diameter, without a head but with the unthreaded end bent not over 225 degrees (3.925 radians). See also BOLT, EYE and BOLT, U.
Alternate Parts: 6955313, 695531-3, 5306-00-018-6678, 00-018-6678, 5306000186678, 000186678
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 53 | MAY 10, 1968 | 00-018-6678 | 06664 ( BOLT, HOOK ) |

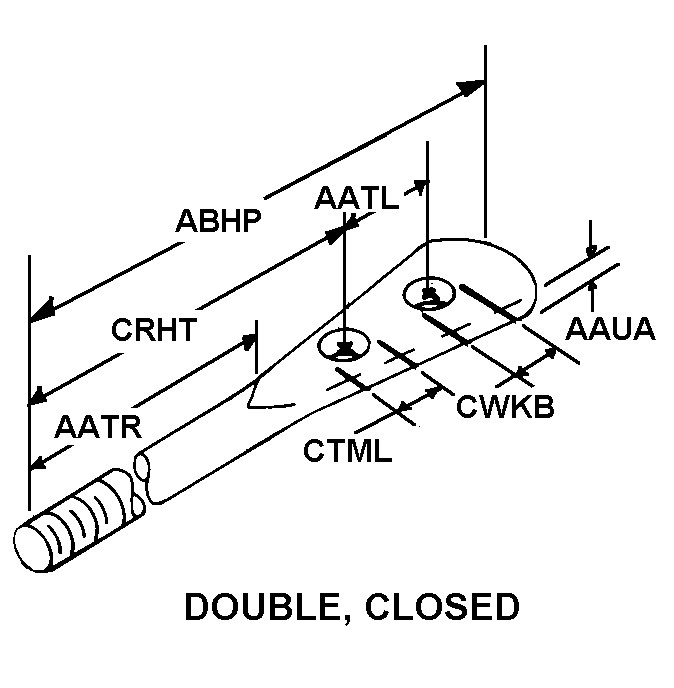

REFERENCE DRAWINGS & PICTURES
DOUBLE, CLOSED
Cross Reference | NSN 5306-00-018-6678
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 695531-3 | 99193 | HONEYWELL INTERNATIONAL INC.DBA HONEYWELL |
Technical Data | NSN 5306-00-018-6678
| Characteristic | Specifications |
|---|---|
| THREAD SERIES DESIGNATOR | UNF |
| NOMINAL THREAD DIAMETER | 0.250 INCHES |
| THREAD QUANTITY PER INCH | 28 |
| THREAD CLASS | 2A |
| THREAD DIRECTION | RIGHT-HAND |
| THREAD LENGTH | 1.500 INCHES NOMINAL |
| STYLE DESIGNATOR | 3 DOUBLE, CLOSED |
| SHANK LENGTH | 4.500 INCHES NOMINAL |
| HOOK INSIDE WIDTH | 0.760 INCHES NOMINAL |
| DISTANCE FROM INSIDE OF BEND TO SHANK END | 5.880 INCHES NOMINAL |
