NSN 5220-00-203-7531
Part Details | THREAD ROLL SNAP GAGE
5220-00-203-7531 A gage used for the dimensional control of a specified external thread. It consists of a C-type frame and gaging members (rolls). The gaging members may be set and locked t0 specified maximum and/or minimum limits within the given size range of the gage.
Alternate Parts: 5220-00-203-7531, 00-203-7531, 5220002037531, 002037531
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 52 | JAN 01, 1963 | 00-203-7531 | 17658 ( GAGE, SNAP, THREAD ROLL ) |
REFERENCE DRAWINGS & PICTURES

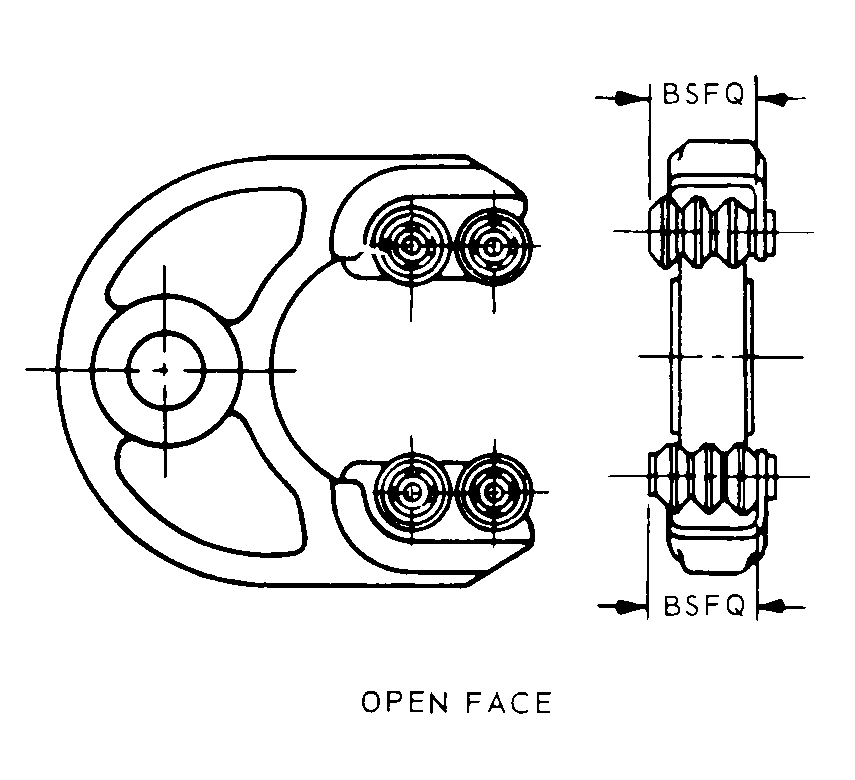

OPEN FACE
Cross Reference | NSN 5220-00-203-7531
| Part Number | Cage Code | Manufacturer |
|---|
Technical Data | NSN 5220-00-203-7531
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | OPEN FACE |
| GAGE TYPE | COMBINATION GO NOT GO |
| NOMINAL THREAD DIAMETER | 0.073 INCHES |
| SCREW THREAD QUANTITY PER INCH | 64.0 |
| SCREW THREAD SERIES DESIGNATOR | UNC |
| THREAD STAMPED PITCH DIAMETER | 0.0603 INCHES MINIMUM AND 0.0629 INCHES MAXIMUM |
| THREAD DESIGN PITCH DIAMETER | 0.0603 INCHES MINIMUM AND 0.0629 INCHES MAXIMUM |
| GAGING MEMBER LENGTH | 0.250 INCHES NOMINAL |
| SPECIAL FEATURES | AJYP 2A |
