NSN 5136-00-889-6639
Part Details | RECEDING SEGMENTAL DIE THREAD CUTTER
5136-00-889-6639 An item consisting of one or more (sets) segmental dies and a holder, with or without handle(s). With handle removed, geared items may be attached to a power drive. The holder is designed to cause the die to recede as the item is operated to cut a tapered thread. Excludes items with die heads.
Alternate Parts: AA345, A-A-345, GGGT581, GGG-T-581, GGGT581 TY3CL4, GGG-T-581 TY3CL4, 36490, 5136-00-889-6639, 00-889-6639, 5136008896639, 008896639
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 51 | JAN 01, 1962 | 00-889-6639 | 18994 ( THREAD CUTTER, RECEDING SEGMENTAL DIE ) |
REFERENCE DRAWINGS & PICTURES

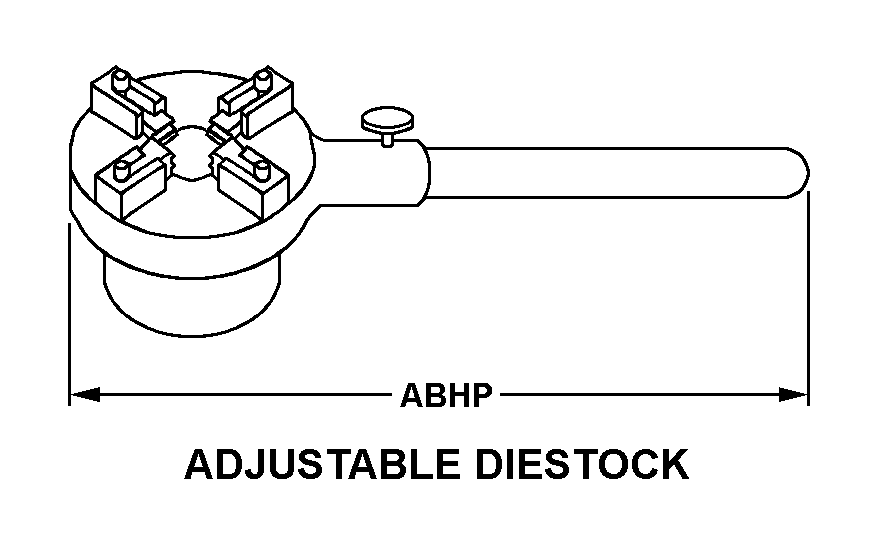

ADJUSTABLE DIESTOCK
Cross Reference | NSN 5136-00-889-6639
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| A-A-345 | 58536 | FEDERAL COMMERCIAL ITEM DESCRIPTIONPROMULGATED BY GENERAL SERVICES |
| GGG-T-581 | 81348 | FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES |
| GGG-T-581 TY3CL4 | 80244 | GENERAL SERVICES ADMINISTRATIONFEDERAL SUPPLY SERVICE |
| 36490 | 50893 | RIDGE TOOL COMPANY |
Technical Data | NSN 5136-00-889-6639
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | ADJUSTABLE DIESTOCK |
| OVERALL LENGTH | 25.000 INCHES MINIMUM AND 55.000 INCHES MAXIMUM |
| MATERIAL AND LOCATION | STEEL OVERALL |
| THREAD SIZE AND SERIES/TYPE DESIGNATOR | 1.000-11-1 TO 2 NPT AND 1.250-11-1 TO 2 NPT AND 1.500-11-1 TO 2 NPT AND 2.000-11-1 TO 2 NPT |
| THREAD DIRECTION | RIGHT-HAND |
| RATCHET MECHANISM | NONREVERSIBLE |
| USAGE DESIGN | MANUAL |
| NONDEFINITIVE SPEC/STD DATA | 3 TYPE AND 4 CLASS |
