NSN 4320-00-038-0639
Part Details | DIRT AND LIQUID DEFLECTOR
4320-00-038-0639 An item so shaped as to deflect one or more of the following: dust, dirt, grease, oil, or liquid into a desired direction or away from a particular area. Can be attached to a stationary or with a revolving part. May or may not be a mechanical device.
Alternate Parts: SL4848PC27, SL4848PC27, 715P, SL4949PC30, SL4949PC30, 10494, 4320-00-038-0639, 00-038-0639, 4320000380639, 000380639
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 43 | JAN 01, 1963 | 00-038-0639 | 10255 ( DEFLECTOR, DIRT AND LIQUID ) |
REFERENCE DRAWINGS & PICTURES

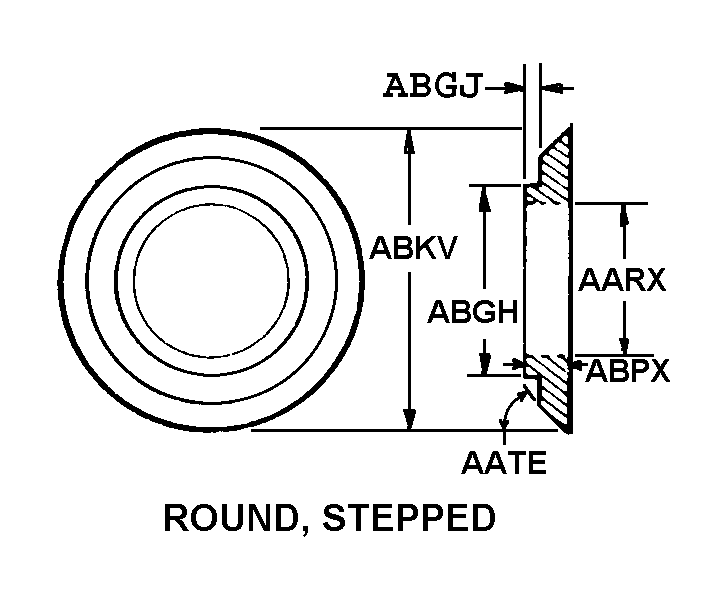

ROUND, STEPPED
Cross Reference | NSN 4320-00-038-0639
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| SL4848PC27 | 93232 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| SL4848PC27 | 0UBG9 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| 715P | 93232 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| SL4949PC30 | 93232 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| SL4949PC30 | 0UBG9 | CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION |
| 10494 | 54402 | R.P.S. INC.DBA RPS-NJ |
Technical Data | NSN 4320-00-038-0639
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | ROUND, STEPPED |
| INSIDE DIAMETER | 1.376 INCHES MINIMUM AND 1.378 INCHES MAXIMUM |
| CHAMFER ANGLE IN DEG | 45.0 |
| STEP DIAMETER | 1.875 INCHES NOMINAL |
| STEP LENGTH | 0.375 INCHES NOMINAL |
| OUTSIDE DIAMETER | 2.188 INCHES NOMINAL |
| MATERIAL THICKNESS | 0.500 INCHES NOMINAL |
| MATERIAL | COPPER ALLOY |
| MOUNTING HOLE TYPE | THREADED |
| MOUNTING HOLE QUANTITY | 1 |
| THREAD SIZE AND SERIES/TYPE DESIGNATOR | 0.250-20 UNC |
| THREAD CLASS | 2B |
| THREAD DIRECTION | RIGHT-HAND |
| FSC APPLICATION DATA | CENTRIFUGAL PUMP |
