NSN 4310-00-218-4104
Part Details | COMPRESSOR PISTON
4310-00-218-4104 A cylindrical piece which moves or reciprocates in a cylinder to compress air or gas from an initial intake pressure to a higher discharge pressure. May include integral connecting rod.
Alternate Parts: PST6AAP, PST6A-AP, PST6, PST6A, PST6A, HL11472PC91T094, 501N, 20N, PST6A, 4310-00-218-4104, 00-218-4104, 4310002184104, 002184104
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 43 | JAN 01, 1961 | 00-218-4104 | 22220 ( PISTON, COMPRESSOR ) |
REFERENCE DRAWINGS & PICTURES

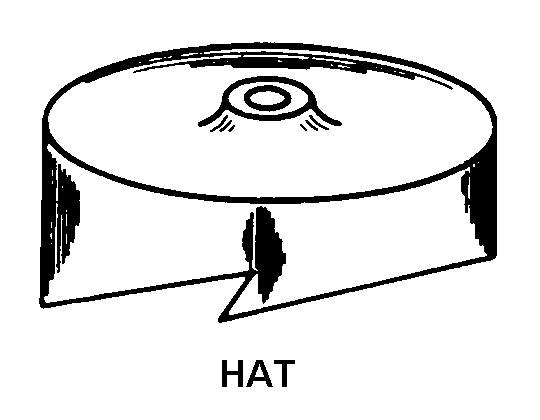

HAT
Cross Reference | NSN 4310-00-218-4104
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| PST6A-AP | 1T943 | ACME PRODUCTS & ENGINEERING INC |
| PST6 | 59379 | ATLAS COPCO HOLYOKE INC |
| PST6A | 59379 | ATLAS COPCO HOLYOKE INC |
| PST6A | 0AT62 | DRESSER-RAND COMPANYDBA RECIPROCATING PRODUCTS DIV |
| HL11472PC91T094 | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| 501N | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| 20N | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
| PST6A | 93236 | DRESSER-RAND COWORTHINGTON COMPRESSOR OPN |
Technical Data | NSN 4310-00-218-4104
| Characteristic | Specifications |
|---|---|
| MATERIAL | ALUMINUM ALLOY |
| DIAMETER | 1.750 INCHES MINIMUM AND 3.000 INCHES MAXIMUM |
| OVERALL HEIGHT | 10.875 INCHES NOMINAL |
| SURFACE FINISH | SEMIFINISHED |
| HEAD STYLE | HAT |
| SKIRT TYPE | SOLID |
| SKIRT BOTTOM CUTAWAY FEATURE | NOT INCLUDED |
| RING GROOVE QUANTITY | 6 |
| RING GROOVE POSITION | NO. 1,NO. 2,NO. 3,NO. 4,NO. 5,AND NO. 6 POSITIONS |
| RING GROOVE WIDTH | 0.125 INCHES NOMINAL AND 0.188 INCHES NOMINAL |
| RING GROOVE DIAMETER | 1.531 INCHES NOMINAL |
| OIL PASSAGE TYPE | HOLE |
| RING GROOVE POSITION BELOW PISTON PIN | NO. 6 RING GROOVE |
| OIL GROOVE | INCLUDED |
| DISTANCE FROM PIN HOLE CENTER TO EXTREME TOP | 8.500 INCHES NOMINAL |
| PIN HOLE BUSHING | NOT INCLUDED |
| PINHOLE DIAMETER | 1.000 INCHES NOMINAL |
| DISTANCE BETWEEN PIN BOSSES | 1.375 INCHES NOMINAL |
| RETAINING RING GROOVE | NOT INCLUDED |
| PIN | INCLUDED |
| PIN TYPE FOR WHICH DESIGNED | FLOATING |
| RING | NOT INCLUDED |
| INTEGRAL CONNECTING ROD | NOT INCLUDED |
