NSN 3950-00-204-3336
Part Details | FRICTION LINING
3950-00-204-3336 A fibrous and/or metallic material with or without binders and/or compounds, cut or molded to a specific size. It may be a segment or a complete lining. It is usually designed to be fastened to a shoe, disk, band, cone, or the like, but may be installed without fastening. It provides a friction surface for transmitting, retarding, or stopping motion. Excludes LINING MATERIAL, FRICTION.
Alternate Parts: 12W7, 1WG210PC90, 1WG210ITEM89, 1WG136PC42, H3110417PC90, 5100S9802470166, 5100S9802-470166, 3110417PC90, 3110413PC90, 3110413ITEM89, H3110417PC90, 5100S9802470166, 5100S9802-470166, 3110417PC90, 3110413PC90, 3110413ITEM89, 6281075, 628-1075, 3950-00-204-3336, 00-204-3336, 3950002043336, 002043336
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 39 | JAN 01, 1963 | 00-204-3336 | 11405 ( LINING, FRICTION ) |
REFERENCE DRAWINGS & PICTURES

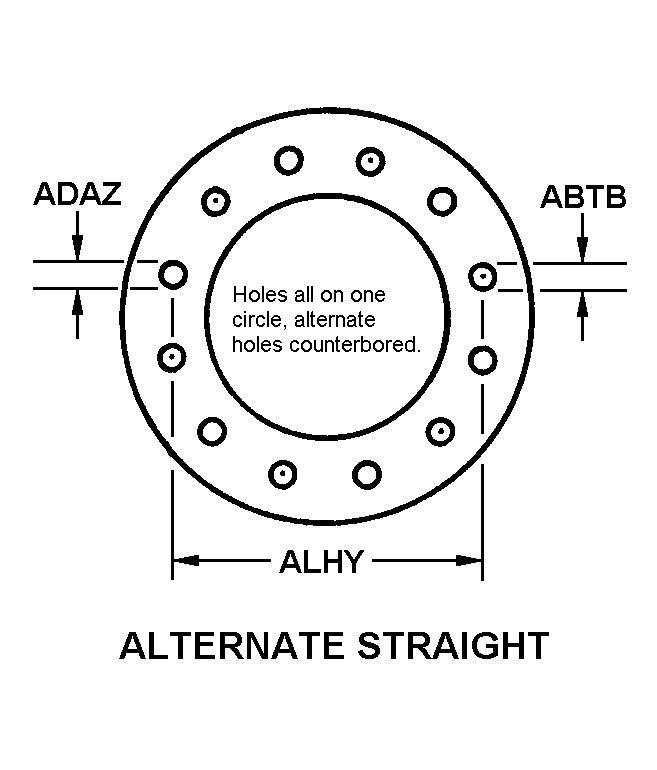

ALTERNATE STRAIGHT
CLUTCH DISK
Cross Reference | NSN 3950-00-204-3336
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 12W7 | 83299 | HYSTER-YALE GROUP, INC.DBA YALE MATERIALS HANDLING |
| 1WG210PC90 | 83299 | HYSTER-YALE GROUP, INC.DBA YALE MATERIALS HANDLING |
| 1WG210ITEM89 | 83299 | HYSTER-YALE GROUP, INC.DBA YALE MATERIALS HANDLING |
| 1WG136PC42 | 83299 | HYSTER-YALE GROUP, INC.DBA YALE MATERIALS HANDLING |
| H3110417PC90 | 53711 | NAVAL SEA SYSTEMS COMMAND |
| 5100S9802-470166 | 53711 | NAVAL SEA SYSTEMS COMMAND |
| 3110417PC90 | 53711 | NAVAL SEA SYSTEMS COMMAND |
| 3110413PC90 | 53711 | NAVAL SEA SYSTEMS COMMAND |
| 3110413ITEM89 | 53711 | NAVAL SEA SYSTEMS COMMAND |
| H3110417PC90 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| 5100S9802-470166 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| 3110417PC90 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| 3110413PC90 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| 3110413ITEM89 | 80064 | NAVAL SHIP SYSTEMS COMMAND |
| 628-1075 | 82740 | UNIVERSAL FRICTION COMPOSITESFRICTION DIV |
Technical Data | NSN 3950-00-204-3336
| Characteristic | Specifications |
|---|---|
| FRICTION LINING MATERIAL | SJ000 ANY ACCEPTABLE |
| FABRICATION METHOD | W ANY ACCEPTABLE |
| STRENGTHENING FEATURE | INTERWOVEN WIRE |
| APPLICATION TYPE | OIL |
| SURFACE CONDITION AND LOCATION | BOTH SIDES GROUND |
| LINING STYLE | CLUTCH DISK |
| MAJOR DIAMETER | 3.375 INCHES NOMINAL |
| THICKNESS | 0.125 INCHES NOMINAL |
| MINOR DIAMETER | 1.625 INCHES NOMINAL |
| ATTACHMENT METHOD | RIVETED |
| HOLE ARRANGEMENT STYLE | ALTERNATE STRAIGHT |
| HOLE TYPE AND QUANTITY | 3 COUNTERBORED AND 3 THRU-HOLE |
| FEATURES PROVIDED | RIGID FRICTION LINING |
