NSN 3020-00-001-6178
Part Details | SPUR GEAR
3020-00-001-6178 A gear, cylindrical in form, with straight teeth on the outer surface parallel to the axis of the gear. See also GEAR, ANTIBACKLASH, SPUR. For bulk material, see ROD, PINION.
Alternate Parts: E31L48, AB348, AB3-48, 651021, 3020-00-001-6178, 00-001-6178, 3020000016178, 000016178
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 30 | SEP 29, 1972 | 00-001-6178 | 05466 ( GEAR, SPUR ) |
REFERENCE DRAWINGS & PICTURES
PLAIN, SOLID

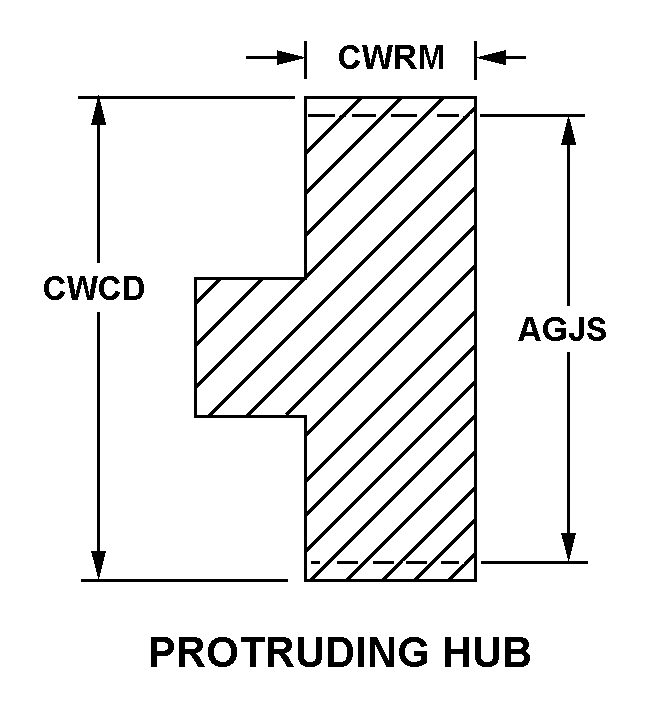

PROTRUDING HUB
Cross Reference | NSN 3020-00-001-6178
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| E31L48 | 00328 | DESIGNATRONICS INCORPORATEDDBA STERLING INSTRUMENTS DIV |
| AB3-48 | 00141 | ROLLER BEARING COMPANY OF AMERICA,INC. |
| 651021 | 05234 | THERMO JARRELL ASH CORPBAIRD DIV |
Technical Data | NSN 3020-00-001-6178
| Characteristic | Specifications |
|---|---|
| TEETH QUANTITY | 48 |
| TOOTH FORM | STANDARD |
| PRESSURE ANGLE | 20.0000 DEGREES |
| PRECISION CLASSIFICATION | QUALITY NUMBER 10 |
| STYLE DESIGNATOR | PROTRUDING HUB |
| PITCH DIAMETER | 0.7490 INCHES MINIMUM AND 0.7500 INCHES MAXIMUM |
| NOMINAL OUTSIDE DIAMETER | 0.780 INCHES |
| FACE NOMINAL WIDTH | 0.187 INCHES |
| BODY STYLE | PLAIN, SOLID |
| SPECIAL FEATURES | CRES INSERT IN HUB |
