NSN 3010-00-776-5892

Part Details | RIGID SHAFT COUPLING

3010-00-776-5892 A device for connecting the ends of two shafts to produce in effect, one piece of rigid shafting so that the rotary motion of one shaft is transmitted to the other shaft. Couplings of the sleeve type must have an over-all length exceeding the outside diameter, or must have an internal spline.

Alternate Parts: 675C185X18, 675C185X18, X675C185X18, X-675C185X18, W244921PC185, W244921PC185, 675C185X18, 3324516 PC NO 185, 3.324516, W244921PC185, 11223, 3010-00-776-5892, 00-776-5892, 3010007765892, 007765892

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
30JAN 01, 196200-776-589213742 ( COUPLING, SHAFT, RIGID )
REFERENCE DRAWINGS & PICTURES

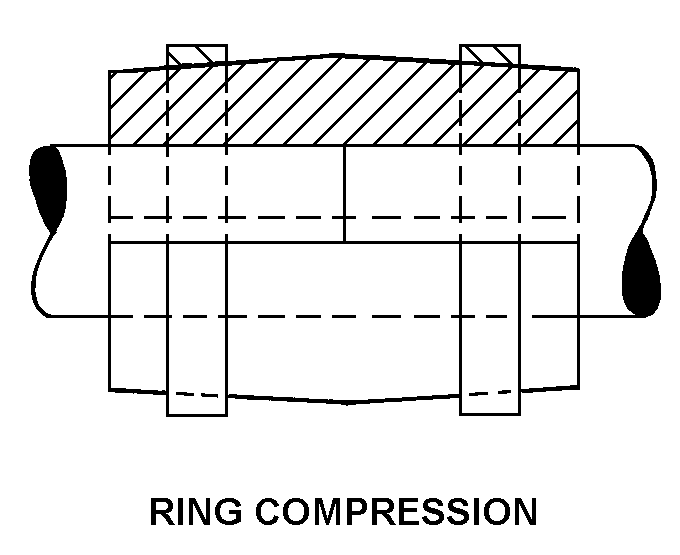

RING COMPRESSION

COUPLING,SHAFT,RIGI | 3010-00-776-5892, 007765892
Cross Reference | NSN 3010-00-776-5892
Part Number Cage Code Manufacturer
675C185X1888032CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION
675C185X180UBG9CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION
X-675C185X1888032CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION
W244921PC18588032CURTISS-WRIGHT ELECTRO-MECHANICALCORPORATION
W244921PC18530760INGERSOLL RAND CO
675C185X1830760INGERSOLL RAND CO
3324516 PC NO 18580064NAVAL SHIP SYSTEMS COMMAND
3.32451680064NAVAL SHIP SYSTEMS COMMAND
W244921PC1850MHC4NAVPAR, INC
1122354402R.P.S. INC.DBA RPS-NJ
Technical Data | NSN 3010-00-776-5892
Characteristic Specifications
BODY MATERIAL STEEL CORROSION RESISTING
STYLE DESIGNATOR RING COMPRESSION
OVERALL DIAMETER6.750 INCHES NOMINAL
OVERALL LENGTH4.875 INCHES NOMINAL
FEATURES PROVIDED KEYWAY
SPECIAL FEATURESEND DIAMETER: 3.750 IN. NOMINAL; 1 KEYING FACILITY PROVIDED; KEYING FACILITY WIDTH: 0.375 IN. NOMINAL
