NSN 5935-00-057-4885

Part Details | ELECTRICAL RECEPTACLE CONNECTOR

5935-00-057-4885 An electrical fitting with electrical contacts constructed to be affixed to the end of a cable, conduit, coaxial line, cord, wire (includes printed/etched), PRINTED WIRING BOARD, or the like for convenience in joining with another electrical connector(s) or PRINTED WIRING BOARD. It is designed to be mounted on a bulkhead, chassis, panel, wall, PRINTED WIRING BOARD, or the like. Excludes LAMPHOLDER; JACK, TELEPHONE; JACK, TIP; INSERT ELECTRICAL CONNECTOR; INSERT MODULE, ELECTRICAL CONNECTOR; CONNECTOR BODY (as modified) and SOCKET, PLUG-IN ELECTRONIC COMPONENTS. See also WIRING HARNESS (as modified) and CABLE ASSEMBLY (as modified). For items with termination wires of more than four inches in length, see LEAD ASSEMBLY, ELECTRICAL. For items without inserts, see SHELL, ELECTRICAL CONNECTOR.

Alternate Parts: 52CM62, GE5262C, 734830003, 734830-003, 577R831H01, 5262DWCR, 5262-DW-CR, 5935-00-057-4885, 00-057-4885, 5935000574885, 000574885

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59JAN 01, 196100-057-488515093 ( CONNECTOR, RECEPTACLE, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

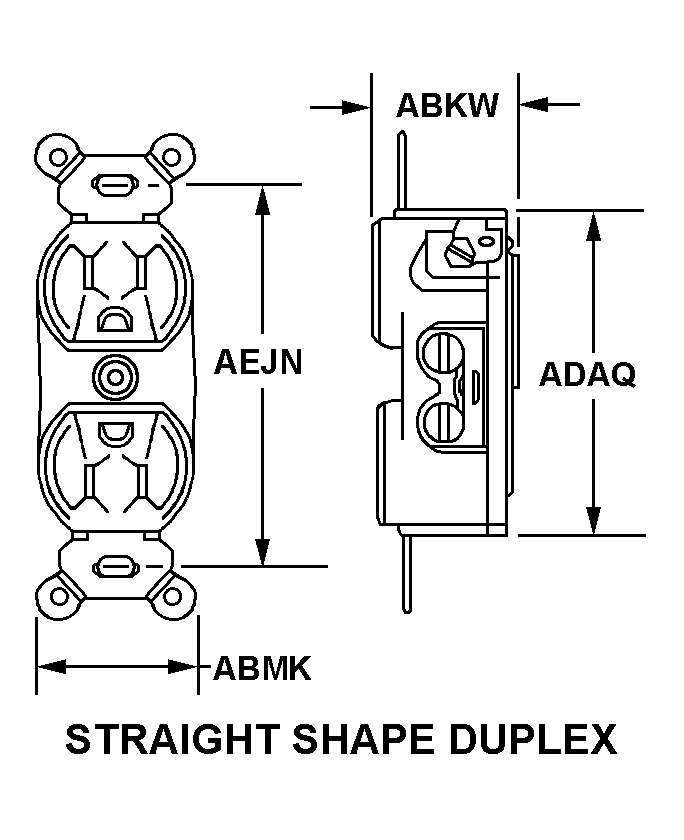

STRAIGHT SHAPE DUPLEX

CONNECTOR,RECEPTACL | 5935-00-057-4885, 000574885
Cross Reference | NSN 5935-00-057-4885
Part Number Cage Code Manufacturer
52CM6271183BRYANT ELECTRIC
GE5262C41326GENERAL ELECTRIC COWIRING DEVICE DEPT
734830-00356232LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN
577R831H0197942NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV NORTHROP GRUMMAN SYSTEMS
5262-DW-CR79409WOODHEAD, LPDBA WOODHEAD
Technical Data | NSN 5935-00-057-4885
Characteristic Specifications
BODY STYLE STRAIGHT SHAPE DUPLEX
OVERALL HEIGHT1.230 INCHES MINIMUM AND 1.270 INCHES MAXIMUM
OVERALL WIDTH1.310 INCHES MINIMUM AND 1.350 INCHES MAXIMUM
BODY LENGTH3.275 INCHES MINIMUM AND 3.285 INCHES MAXIMUM
DISTANCE BETWEEN MOUNTING FACILITY CENTERS4.120 INCHES MAXIMUM
COLOR YELLOW
POLARIZATION METHOD CONTACT
MATING END QUANTITY2
