NSN 3930-01-008-7044
Part Details | FORK LIFT TRUCK
3930-01-008-7044 A self-propelled, wheeled vehicle, equipped with power driven front or side loading fork, type elevating unit(s). The elevating unit(s) may extend and retract to provide a reaching capability. It is primarily used for lifting, transporting, and stacking. For nonself-propelled, wheeled vehicles equipped with either manual or power driven elevating unit(s), see ELEVATOR, PORTABLE and TRUCK, LIFT, HAND. Excludes TRUCK, LIFT, PLATFORM.
Alternate Parts: SC30, SC-30, 3930-01-008-7044, 01-008-7044, 3930010087044, 010087044
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 39 | AUG 29, 1975 | 01-008-7044 | 03197 ( TRUCK, LIFT, FORK ) |
REFERENCE DRAWINGS & PICTURES

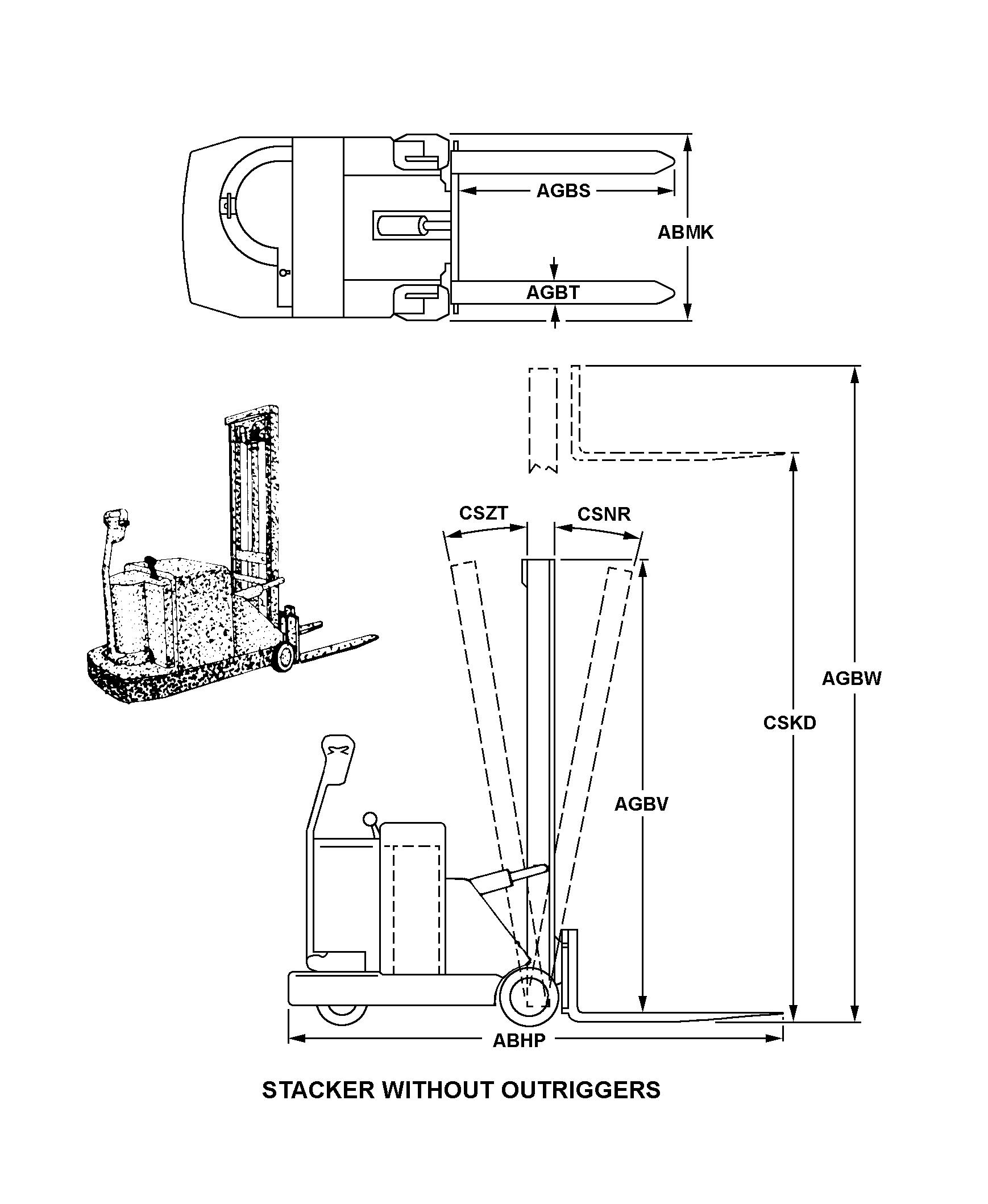

STACKER WITHOUT OUTRIGGERS
Cross Reference | NSN 3930-01-008-7044
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| SC-30 | 93880 | PRIME-MOVER CO THE |
Technical Data | NSN 3930-01-008-7044
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | STACKER WITHOUT OUTRIGGERS |
| OVERALL LENGTH | 111.500 INCHES NOMINAL |
| OVERALL WIDTH | 33.750 INCHES NOMINAL |
| FORK LENGTH | 42.000 INCHES NOMINAL |
| FORK WIDTH | 4.000 INCHES NOMINAL |
| OVERALL HEIGHT WITH FORKS IN LOWEST POSITION | 71.000 INCHES NOMINAL |
| OVERALL HEIGHT WITH FORKS IN HIGHEST POSITION | 115.250 INCHES NOMINAL |
| LIFT HEIGHT OF FORKS | 100.000 INCHES MAXIMUM |
| BOOM FORWARD TILT ANGLE | 3.0 DEGREES NOMINAL |
| BOOM BACKWARD TILT ANGLE | 8.0 DEGREES NOMINAL |
| PRIME MOVER TYPE | ELECTRIC MOTOR |
| BATTERY COMPARTMENT LENGTH | 31.188 INCHES NOMINAL |
| BATTERY COMPARTMENT WIDTH | 13.750 INCHES NOMINAL |
| BATTERY COMPARTMENT DEPTH | 24.625 INCHES NOMINAL |
| MAXIMUM LOAD RATING | 3000.000 POUNDS |
| FORK/PLATFORM MAXIMUM FREE LIFT HEIGHT | 55.000 INCHES |
| LIFT MECHANISM TYPE | HYDRAULIC |
| LIFT ACTUATION METHOD | POWERED |
| STEERING TYPE | CRAMPING |
| TRANSMISSION TYPE | MANUAL |
| FEATURES PROVIDED | TELESCOPIC MAST AND FORK SIDE SHIFT AND LOAD LEVELING DEVICE |
| SPECIAL FEATURES | FORK/PLATFORM UPRIGHT BOOM |
| FORK LOAD CENTER DISTANCE | 24.000 INCHES NOMINAL |
| FORK SPREAD DISTANCE | 8.000 INCHES MINIMUM AND 36.000 INCHES MAXIMUM |
| STORAGE AISLE MINIMUM WIDTH | 111.000 INCHES |
